Универсальное зарядное устройство для всех аккумуляторов

Балансное зарядно-разрядное устройство Turnigy Accucell 6

Чем заряжают свои аккумуляторы трансформеры с Кибертрона?... Шутка, конечно . Но я вам расскажу, с помощью какого прибора можно зарядить практически любой аккумулятор.

Возможно, вы уже слышали о балансных зарядно-разрядных устройствах (Balance Charger/Discharger).

Это электронное устройство представляет собой некий многофункциональный контроллер.

Он позволяет доразряжать и заряжать свинцово-кислотные Pb (в том числе и герметичные), литий-ионные Li-Ion, литий-полимерные Li-Po, никель-кадмиевые NiCd, никель-металл-гидридные NiMH и прочие типы аккумуляторов.

Универсальное зарядно-разрядное устройство «Turnigy Accucell 6».

Когда-то и я заряжал свои аккумуляторы простейшим зарядником, но теперь этому пришёл конец. Я обзавёлся универсальным зарядным устройством «Turnigy Accucell 6», в народе – просто "Тюрнига". Обошлось мне оно вместе с доставкой в 1184 рубля. Да, это было давно…

Вот так выглядит зарядное устройство.

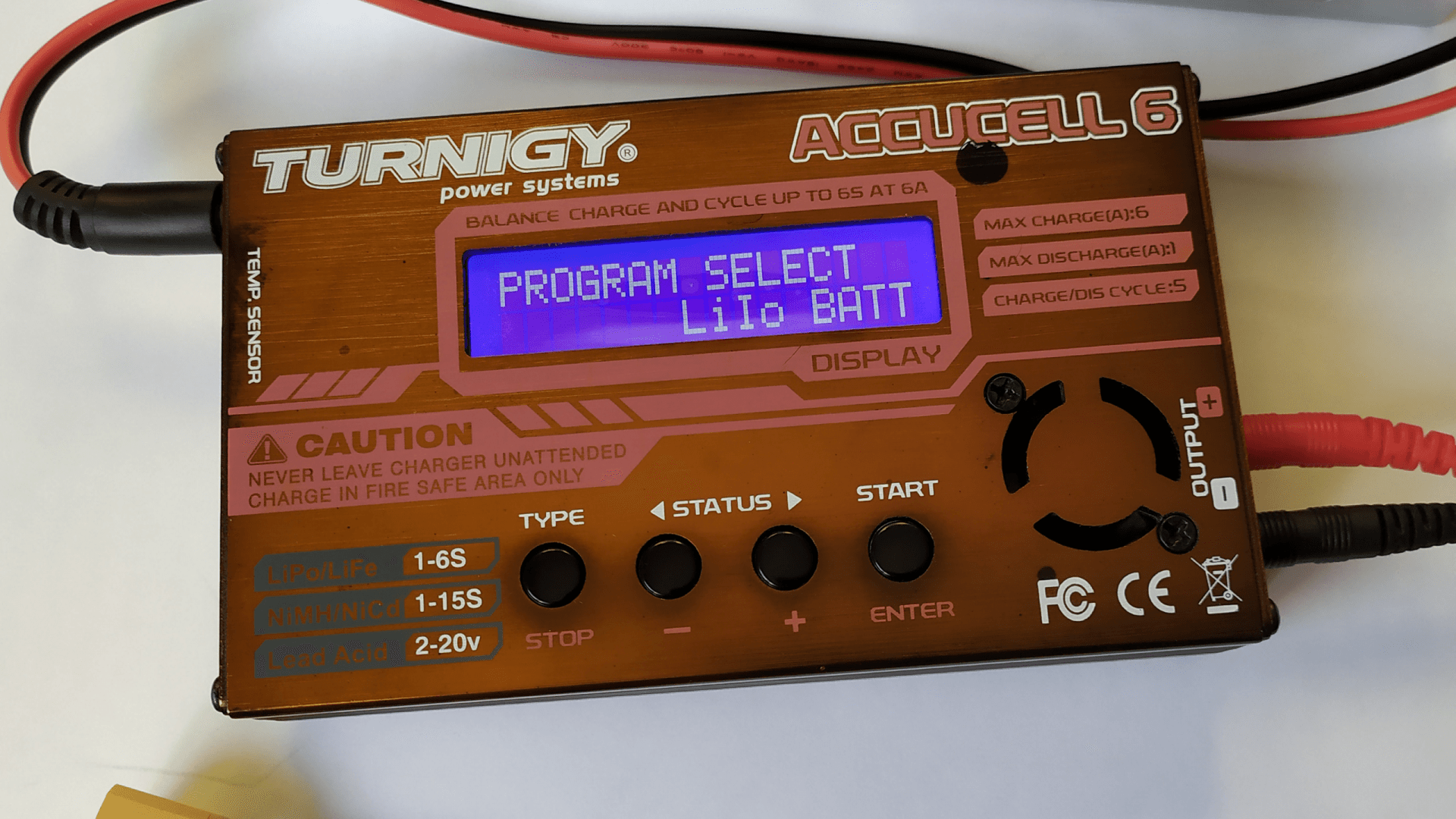

Многофункциональное зарядное устройство Turnigy Accucell 6

Вещь весьма полезная, особенно для тех, кто постоянно имеет дело с аккумуляторами всех мастей. С помощью «Turnigy Accucell 6» можно заряжать Li-ion, LiPo, LiFe, Pb, NiCd, NiMH аккумуляторы. Для лития с несколькими "банками" предусмотрен балансировочный разъём.

«Turnigy Accucell 6» является аналогом популярной зарядки «iMAX B6» от SKYRC, которая есть практически у каждого моделиста.

Классическая зарядка «iMAX B6» на пути своего развития претерпела несколько изменений. Первая была представлена в 2008 году, вторая 2013 и третья обновлённая версия продаётся сейчас.

Последняя версия «iMAX B6 v2» имеет новый микроконтроллер (STM32) и стала шустрее, обзавелась функцией заряда LiHV аккумуляторов, может измерять внутреннее сопротивление аккумулятора, оснащена выходом DC/DC-преобразователя и другими не менее полезными функциями.

Модели «iMAX B6 v2», «iMAX B6 mini», «iMAX B6AC v2», а также «iMAX B6 EVO» мало чем отличаются друг от друга по основным характеристикам, но «iMAX B6 v2» является наиболее функциональной по сравнению с другими. Она поддерживает заряд AGM- и PB- аккумуляторов при низких температурах.

Приобрести такую можно на АлиЭкспресс, но выбирать нужно аккуратно.

На момент редактирования материала самыми ходовыми из модельного ряда «iMAX B6» являлись зарядные устройства: «iMAX B6 V2», «iMAX B6 mini», «iMAX B6AC v2» со встроенным блоком питания.

Также хотелось бы отметить новинку – ультракомпактное зарядное устройство «B6 NEO» («B6AC NEO» – со встроенным блоком питания), которое вмещает огромное количество функций в очень маленьком корпусе.

Поскольку зарядное устройство популярно, то существует масса копий, которые похожи на оригинал, но ими не являются.

Оригинальная зарядка имеет голографическую наклейку с кодом. С его помощью можно проверить оригинальность аппарата на сайте SkyRC. Обращайте на это внимание при покупке!

Вернёмся к нашей "Тюрниге".

«Turnigy Accucell 6» также, как и «iMAX B6» была обновлена. Новая версия по виду особо ничем не отличается от старой, но выполнена в более компактном корпусе. Я же свою зарядку брал давно и она относится к первой версии.

Всё, что будет далее рассказано об «Turnigy Accucell 6» справедливо и для «iMAX B6».

Вместе с зарядным устройством поставляется три соединительных провода.

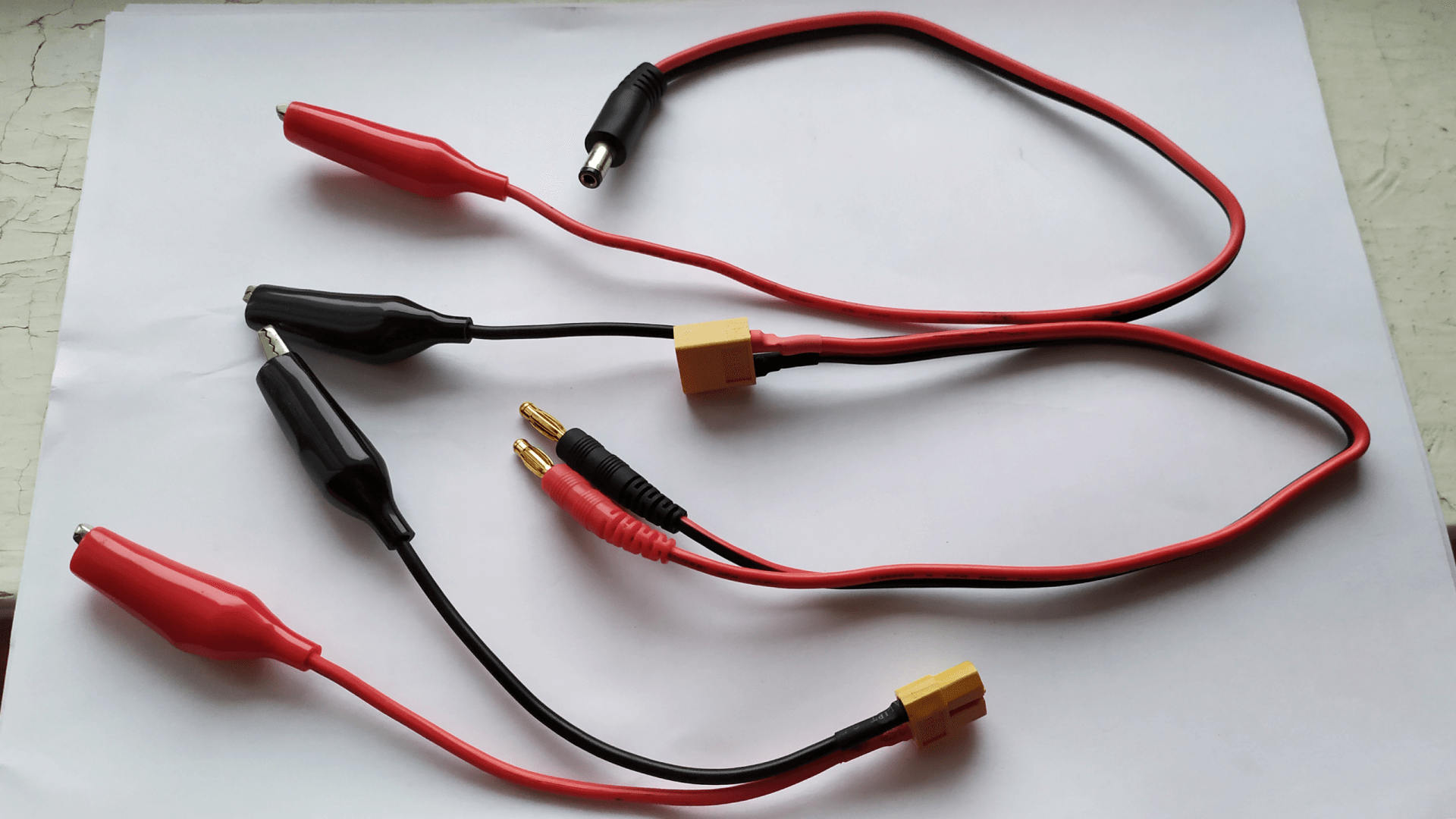

Шнуры подключения для зарядного устройства

Один из них служит для подачи питания на зарядное устройство и на ответной стороне имеет зажимы типа "крокодил", что позволяет подключать зарядное устройство к различным типам источников питания. Это могут быть как сетевые блоки питания, так и аккумуляторные батареи с подходящим для работы напряжением.

Другой провод со штекерами типа "банан" подключается к выходу прибора и имеет разъём типа XT60 ("мама"). Ответный разъём XT60 ("папа") снабжён зажимами типа "крокодил", что позволяет легко подключаться к клеммам батарей или проволочным выводам аккумуляторов.

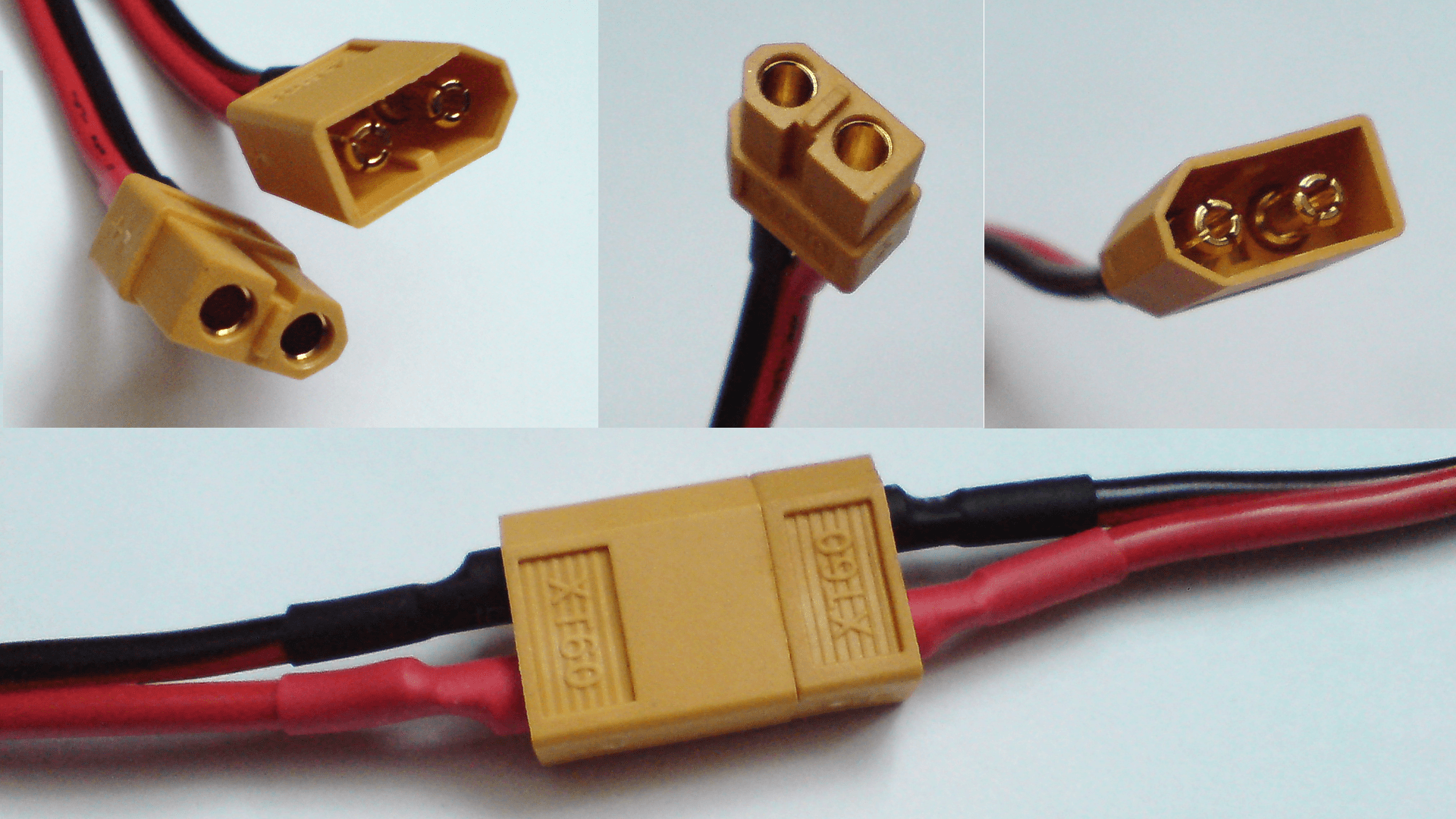

Разъём XT60. Внешний вид

С разъёмом типа XT60 я ранее не сталкивался, но в моделировании он используется широко. Очень добротный такой разъём с мощными коннекторами – можно прокачать существенный ток.

К выходным разъёмам («OUTPUT») подключаются штекеры типа "банан" соответствующего шнура.

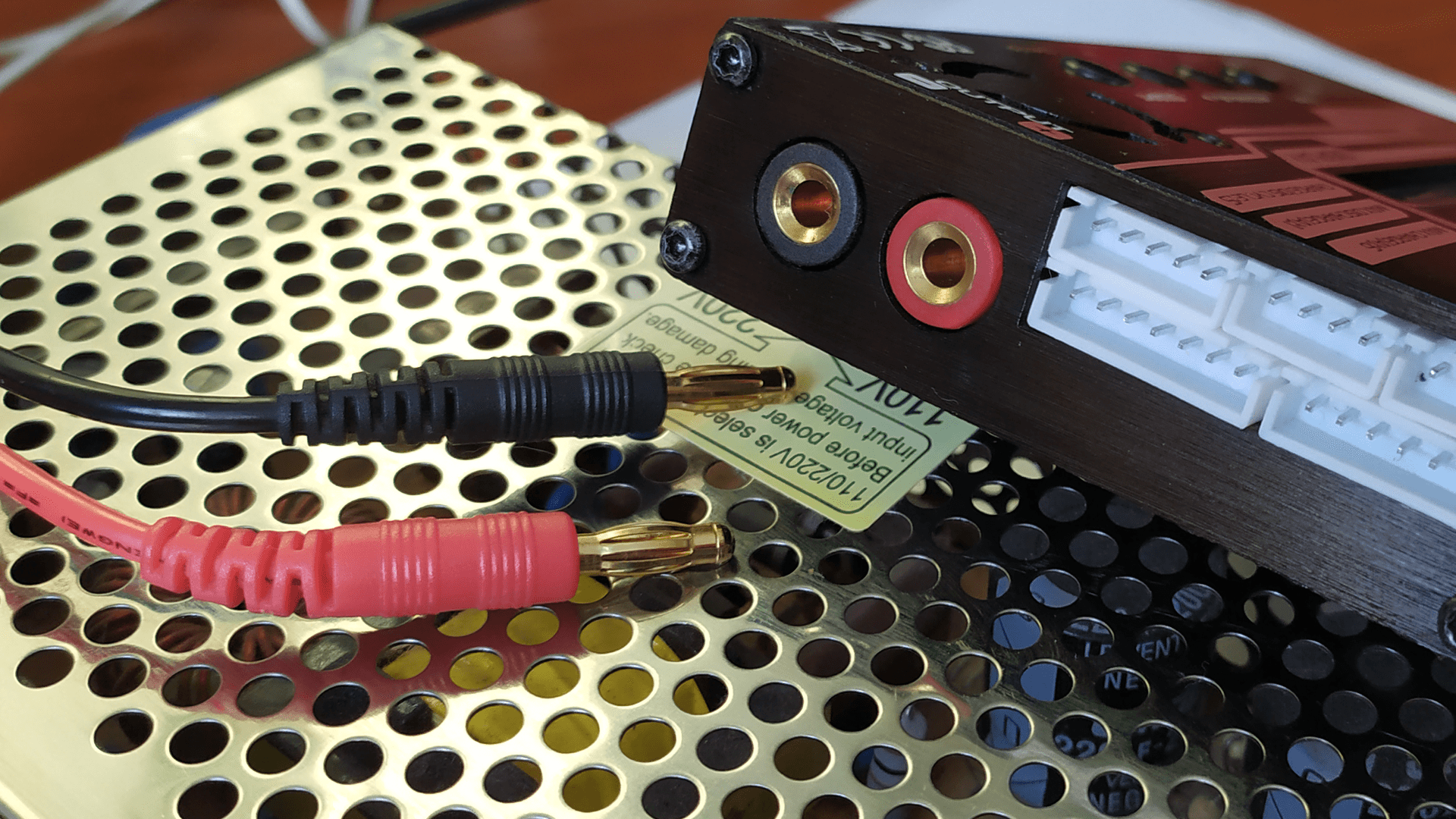

Выходные разъёмы на корпусе зарядного устройства Turnigy Accucell 6

Также рядом с выходными разъёмами на боковой стороне корпуса расположен блок с балансировочными разъёмами.

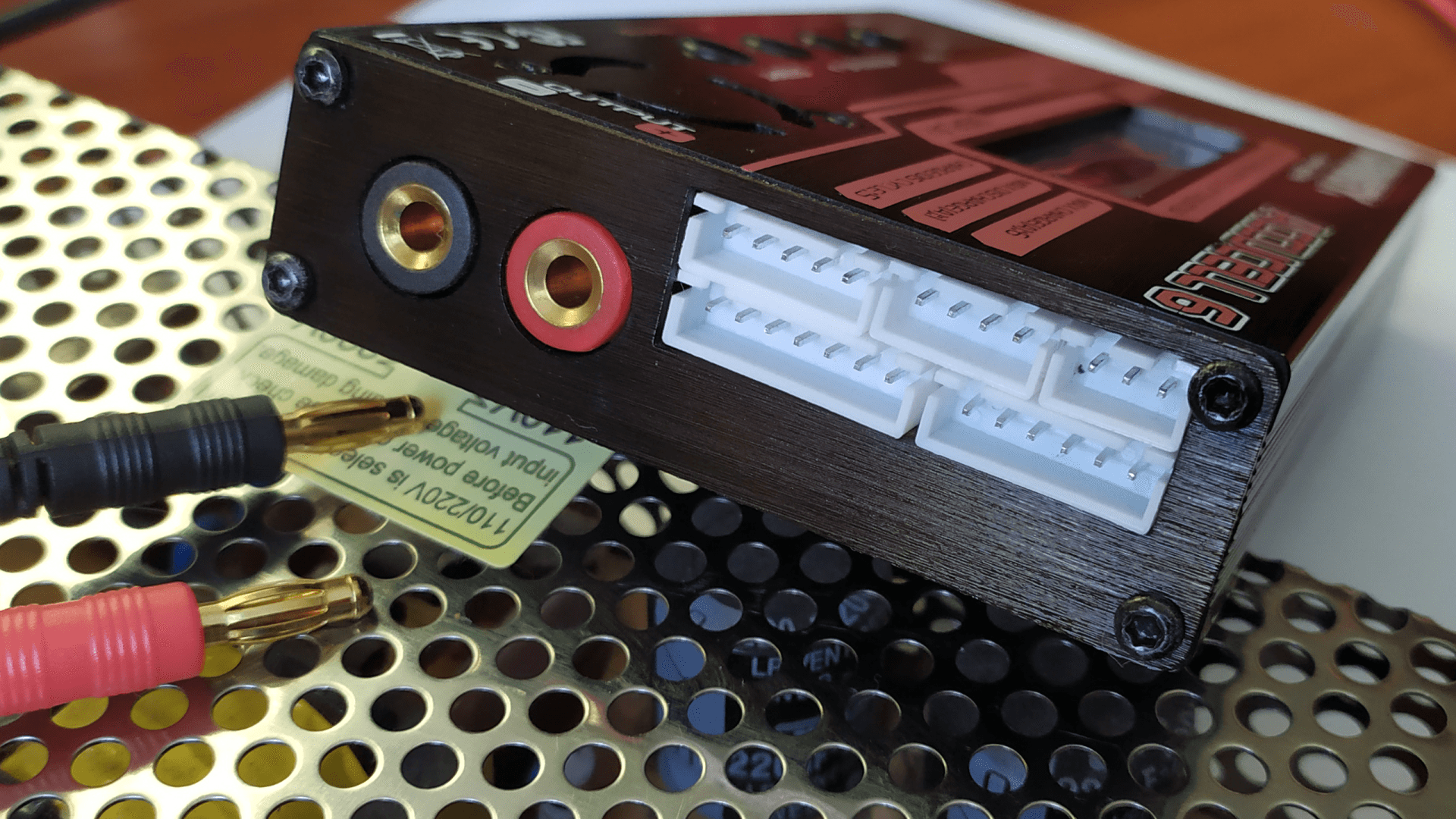

Балансировочные разъёмы на корпусе Turnigy Accucell 6

К ним во время зарядки подключается балансировочный разъём от составной литиевой батареи.

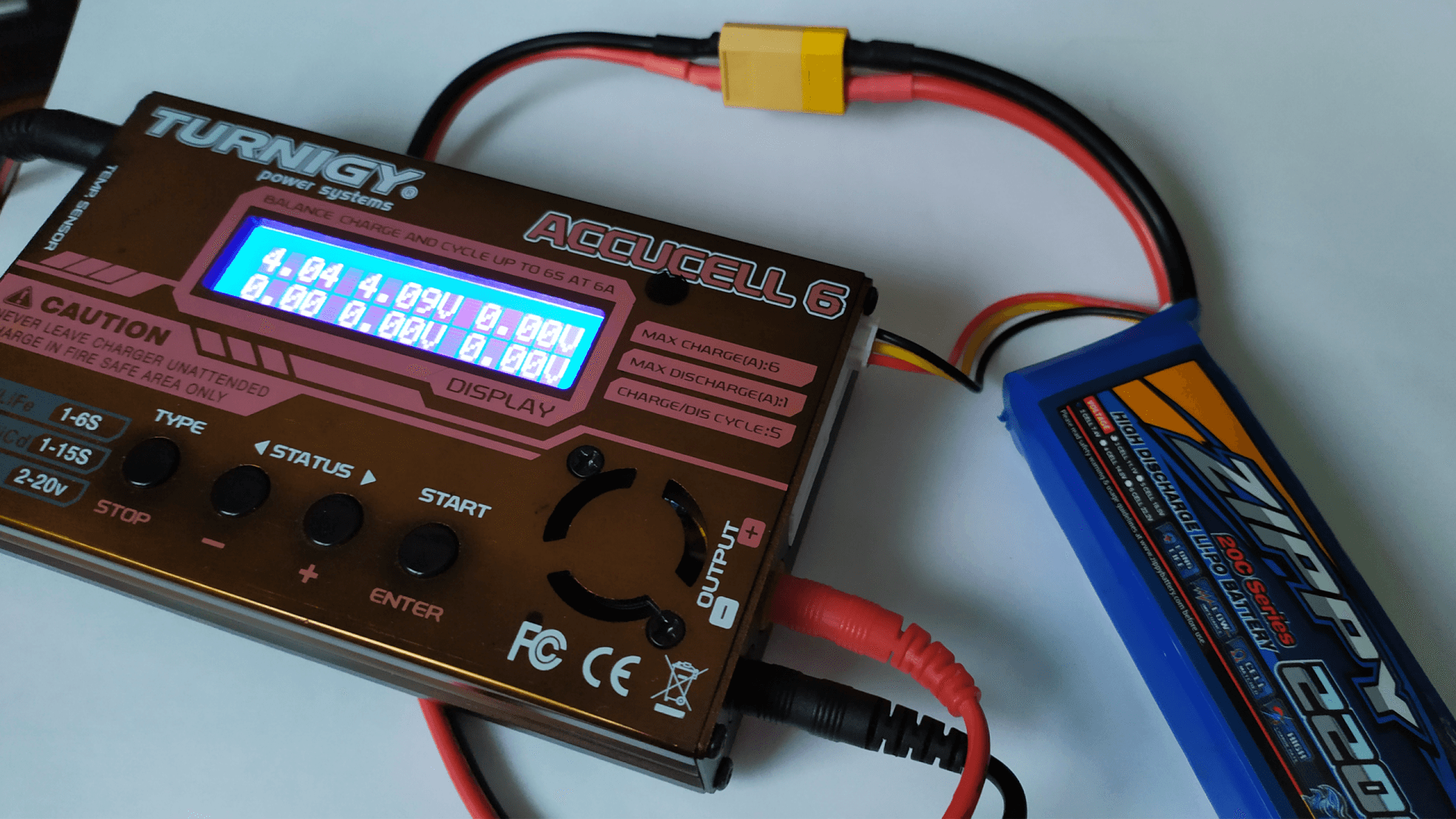

Процесс заряда литиевой батареи 2S универсальной зарядкой

В составе батареи может быть от 2 (2S) до 6 (6S) аккумуляторов, соединённых последовательно.

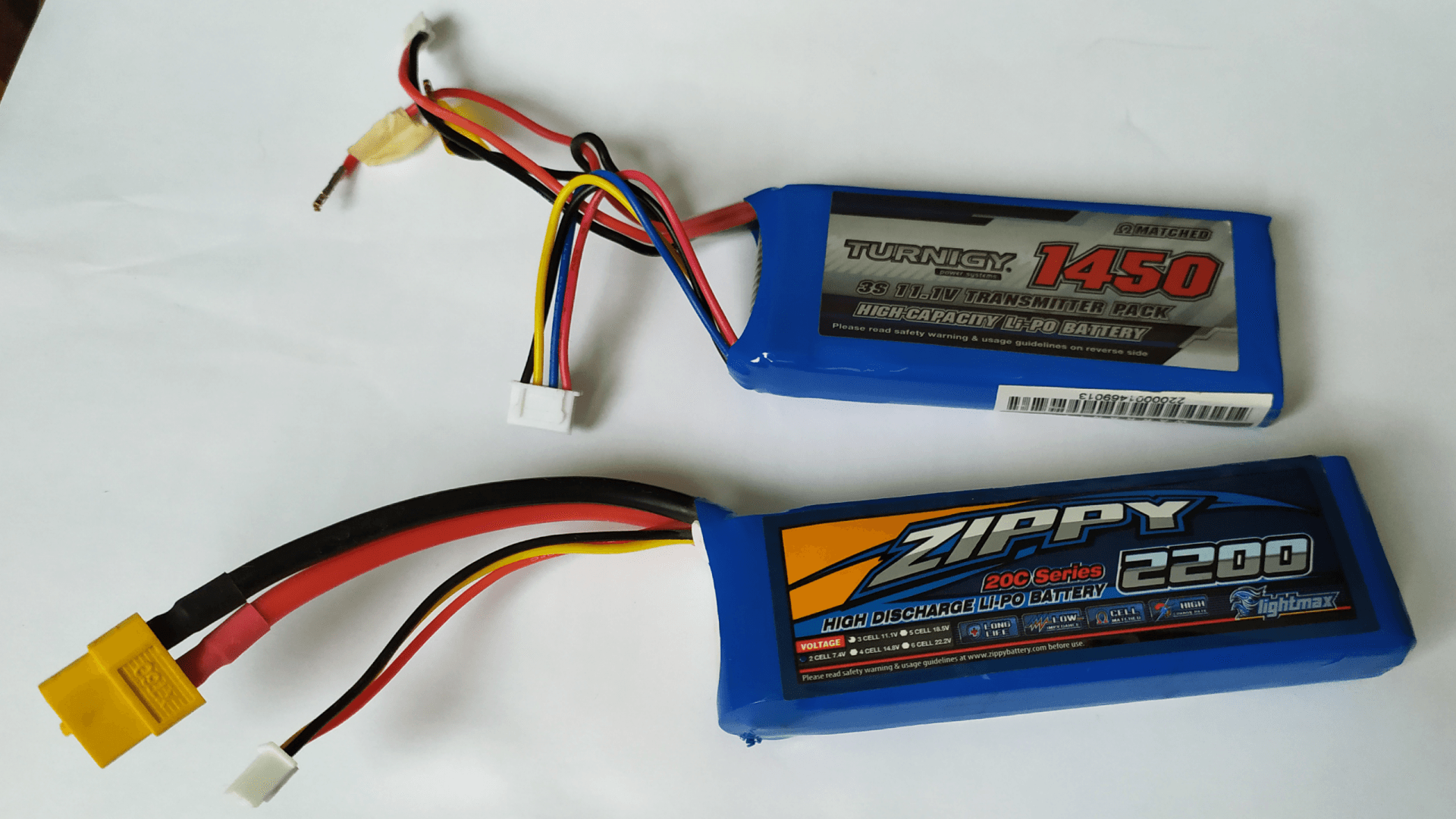

Литиевые батареи 2S и 3S

Балансировочный разъём необходим для того, чтобы во время заряда выровнять напряжение на разных "банках" литиевой батареи и тем самым равномерно зарядить все аккумуляторы в её составе.

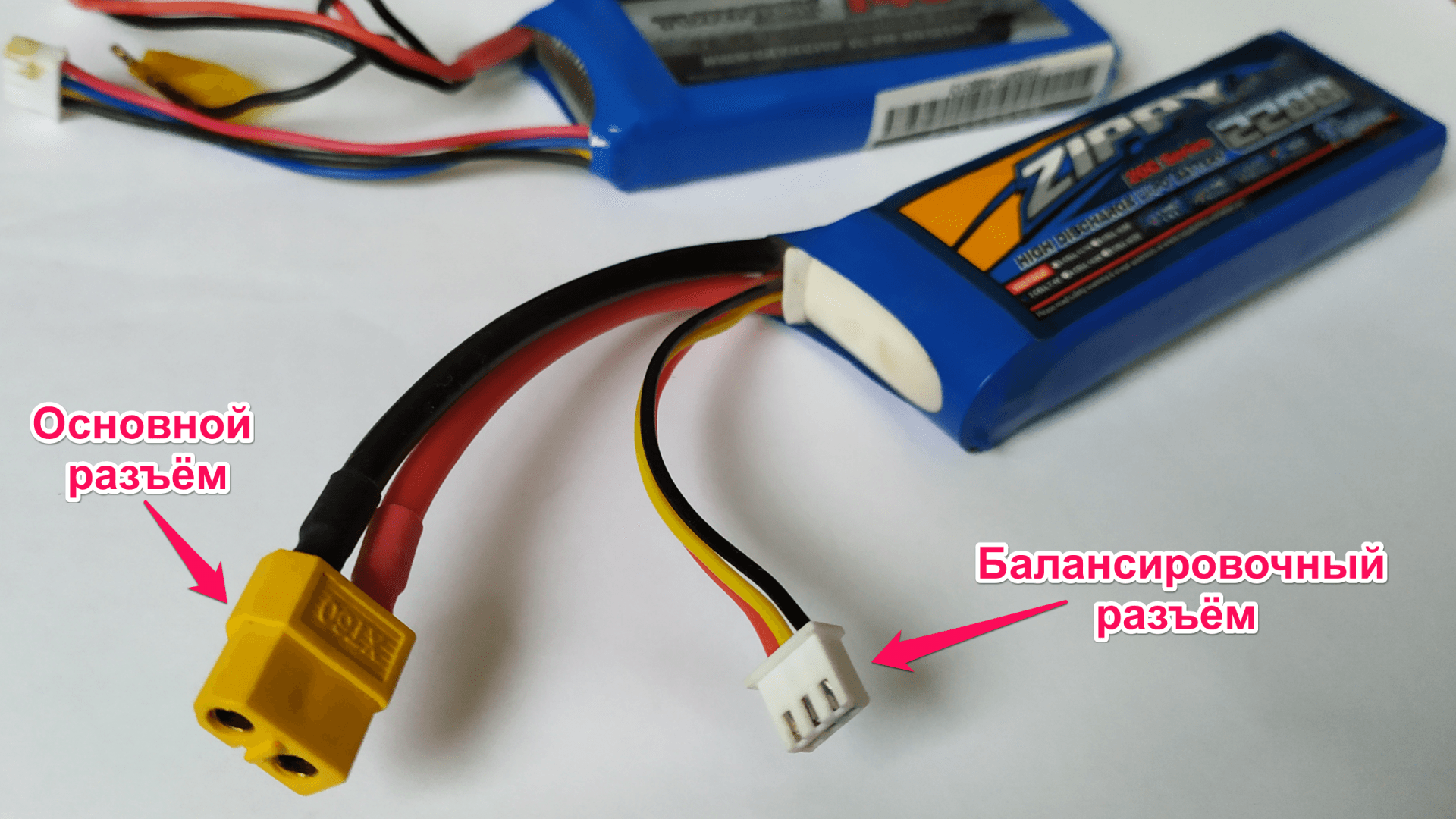

Основной и балансировочный разъёмы литиевой батареи

Для зарядки других типов аккумуляторов (кроме литиевых) балансировочный разъём не используется.

С другой стороны корпуса расположен входной разъём для подключения источника питания. Им может быть как сетевой блок питания (AC/DC), так и аккумуляторная батарея, например, 12-ти вольтовая АКБ от автомобиля.

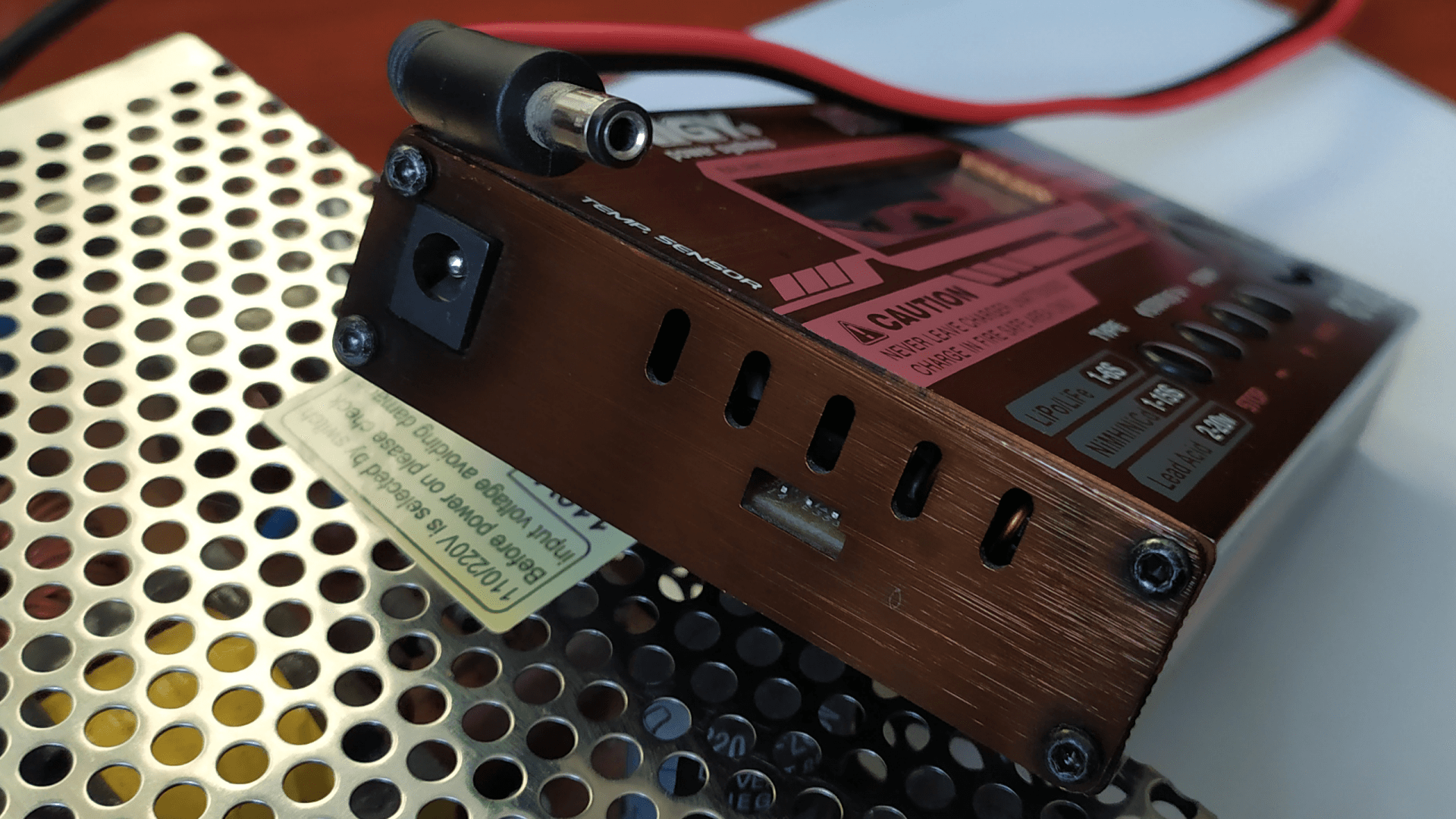

Входной разъём питания на корпусе Turnigy Accucell 6

Благодаря этому использовать зарядное устройство можно и в полевых условиях. Например, нам надо зарядить Li-Po аккумулятор. Подключаем тюрнигу к автомобильной АКБ и заряжаем аккумулятор.

Чтобы предотвратить чрезмерный разряд автомобильной АКБ в настройках зарядного устройства устанавливаем автоотключение при входном напряжении ниже 10,5V.

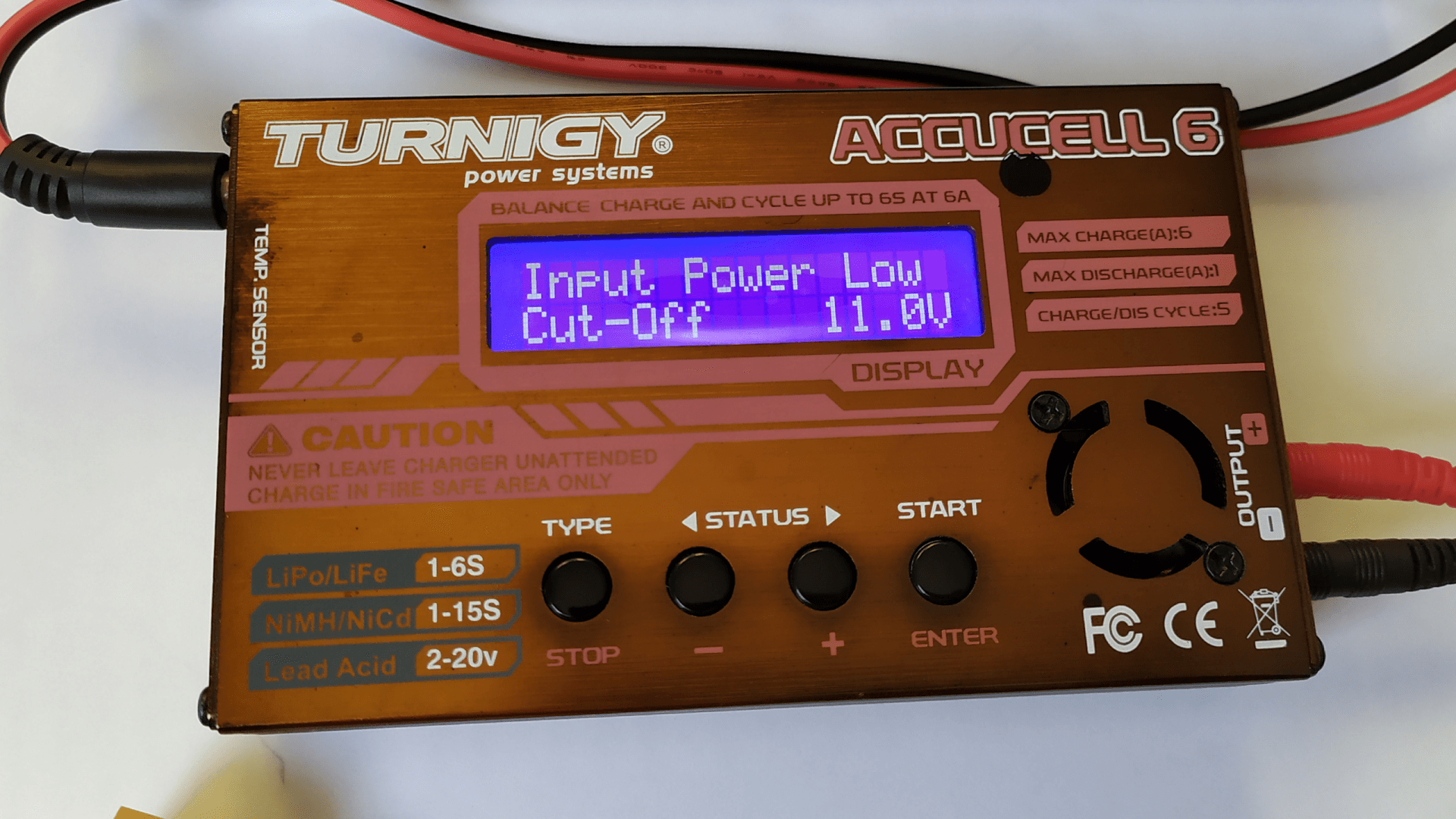

Установка уровня защиты от пониженного входного напряжения

Уровень входного напряжения, при котором зарядное устройство отключает режим заряда можно установить в разделе настроек «USER SET PROGRAM→» пункт «Input Power Low Cut-Off».

Интервал настройки составляет от 10 до 11 вольт. Если входное напряжение снизится до установленного порога, то зарядное устройство прекратит процесс заряда и сообщит пользователю о ситуации звуковым сигналом.

Для "Тюрниги" сетевой источник питания докупается отдельно. Блок питания подойдёт даже маломощный, всё зависит от того, какие аккумуляторы и каким током вы будете заряжать.

Собственно, тот же «iMAX B6» лучше покупать без блока питания, поскольку найти подходящий сейчас не проблема. Но это моё личное мнение.

Входное напряжение, которое можно подавать на зарядное устройство может быть в интервале от 10 до 18 вольт, но это весь диапазон от минимума до максимума.

Разумнее запитывать устройство от блока питания с выходным напряжением 12...17 вольт и максимальным током от 300 mA до 7...8A.

У меня под рукой оказался 100 ваттный блок питания на 12 вольт. Его то и решил задействовать. Не самое компактное решение, но он идеально подойдёт для зарядки Li-Ion аккумуляторов даже большими токами или же свинцово-кислотной батареи от авто максимальным током в 6 ампер.

Процесс заряда автомобильной батареи от зарядного устройства Turnigy Accucell 6

Я бы рекомендовал для «Turnigy Accucell 6» найти или купить блок питания мощностью 80 – 90 ватт с выходным напряжением 12 вольт. Максимальный выходной ток такого блока около 6,5...7,5 ампер. Так как само зарядное устройство рассчитано на максимальный выходной ток 6 ампер, то такого блока хватит с небольшим запасом.

Температурный датчик.

На боковой стороне корпуса «Turnigy Accucell 6» есть неприметный разъём. Он многофункциональный.

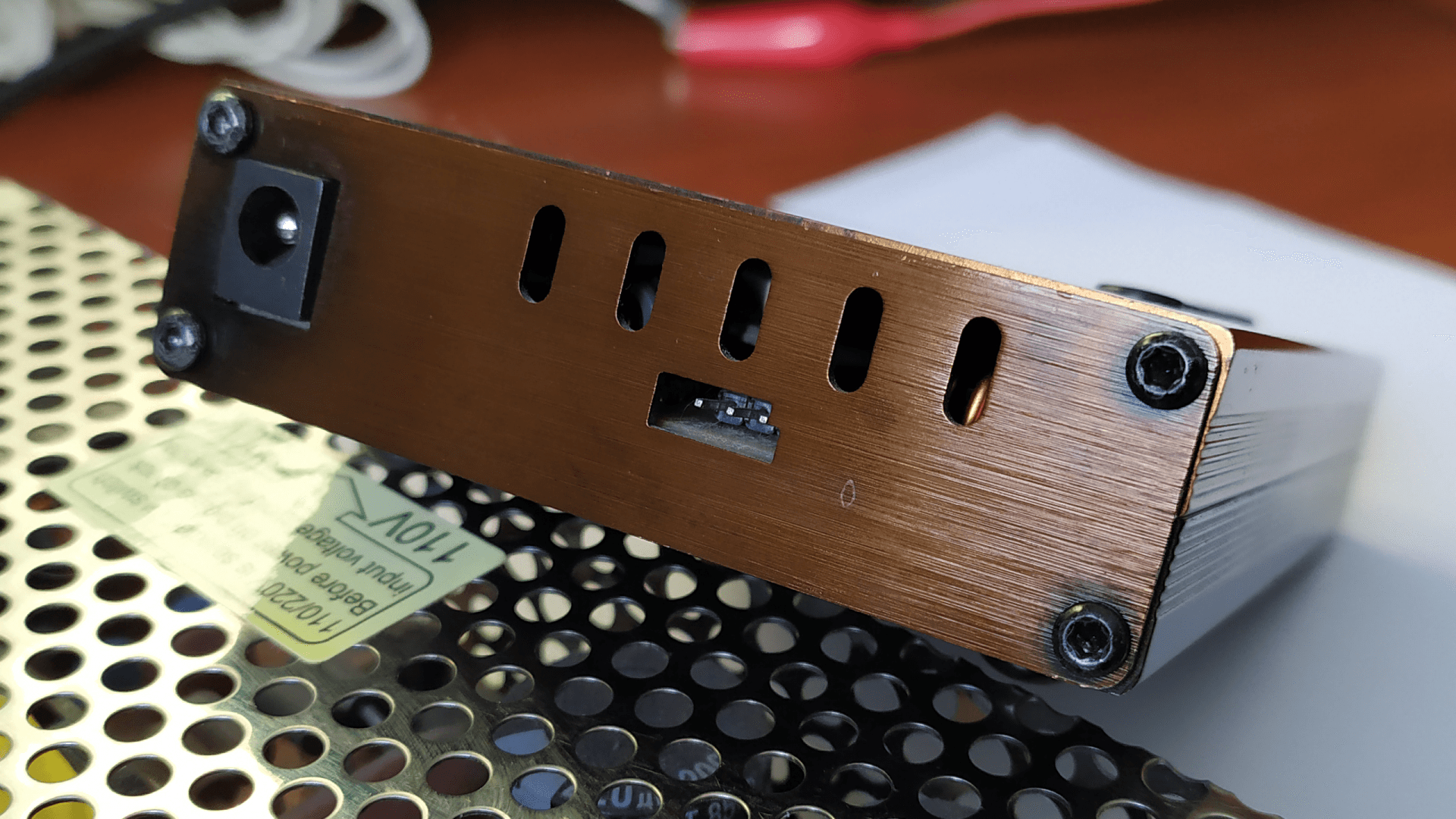

Разъём подключения температурного датчика на корпусе Turnigy Accucell 6

Посредством данного разъёма к зарядному устройству подключается выносной датчик температуры. Это один режим.

Также с помощью данного разъёма устройство можно подключить к компьютеру посредством переходника USB-UART и детально отслеживать процесс заряда/разряда аккумулятора или батареи на экране монитора, применив специальную программу. Но, это отдельная тема. К слову, последняя версия «Turnigy Accucell 6» не требует специального USB-UART переходника и допускает изменение своих параметров посредством программы Charge Master.

Выносной температурный датчик служит для отслеживания температуры аккумулятора или батареи в процессе заряда. Если температура превысит установленный порог, то зарядное устройство прекратит зарядку.

Например, отслеживание температуры может быть необходимо при, так называемой, "тренировке" NiMH-аккумуляторов.

Не скажу, что данный датчик крайне необходим при рядовом использовании устройства, но, знать о нём не помешает.

Конструкция температурного сенсора проста как никогда и его можно собрать самостоятельно.

Его основой является специализированная микросхема LM35. Это прецизионный датчик температуры. Выпускается в разных корпусах, но в основном, это TO-92 (как у маломощных транзисторов). Микросхема LM35 имеет три вывода: +VS, VOUT, GND.

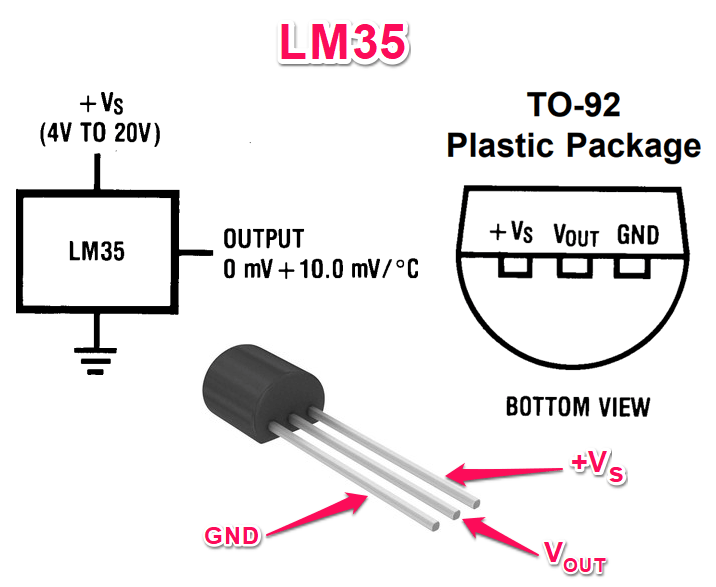

Распиновка и внешний вид интегрального датчика температуры LM35

На +VSподаётся плюс напряжения питания в диапазоне от 4 до 20V. С выхода VOUT снимается сигнал, который подаётся на обработку микроконтроллеру. Вывод GND подключается к минусовому (общему) проводу схемы.

Для работы совместно с «Turnigy Accucell 6» данную микросхему нужно подключить проводниками к разъёму соблюдая цоколёвку (+VS к +VS, GND к GND, VOUT к VIN).

Распиновка разъёма зарядного устройства показана на следующем фото.

Распиновка разъёма на корпусе Turnigy Accucell 6 для подключения датчика LM35

Так как разъём может выполнять единовременно только одну функцию, то предварительно необходимо выбрать ту, которая необходима в данный момент.

Сделать это можно в настройках устройства, раздел «USER SET PROGRAM→» в пункте «USB/Temp Select» выбрать температурный датчик «Temp Cut-Off» или USB-режим «USB Enabled».

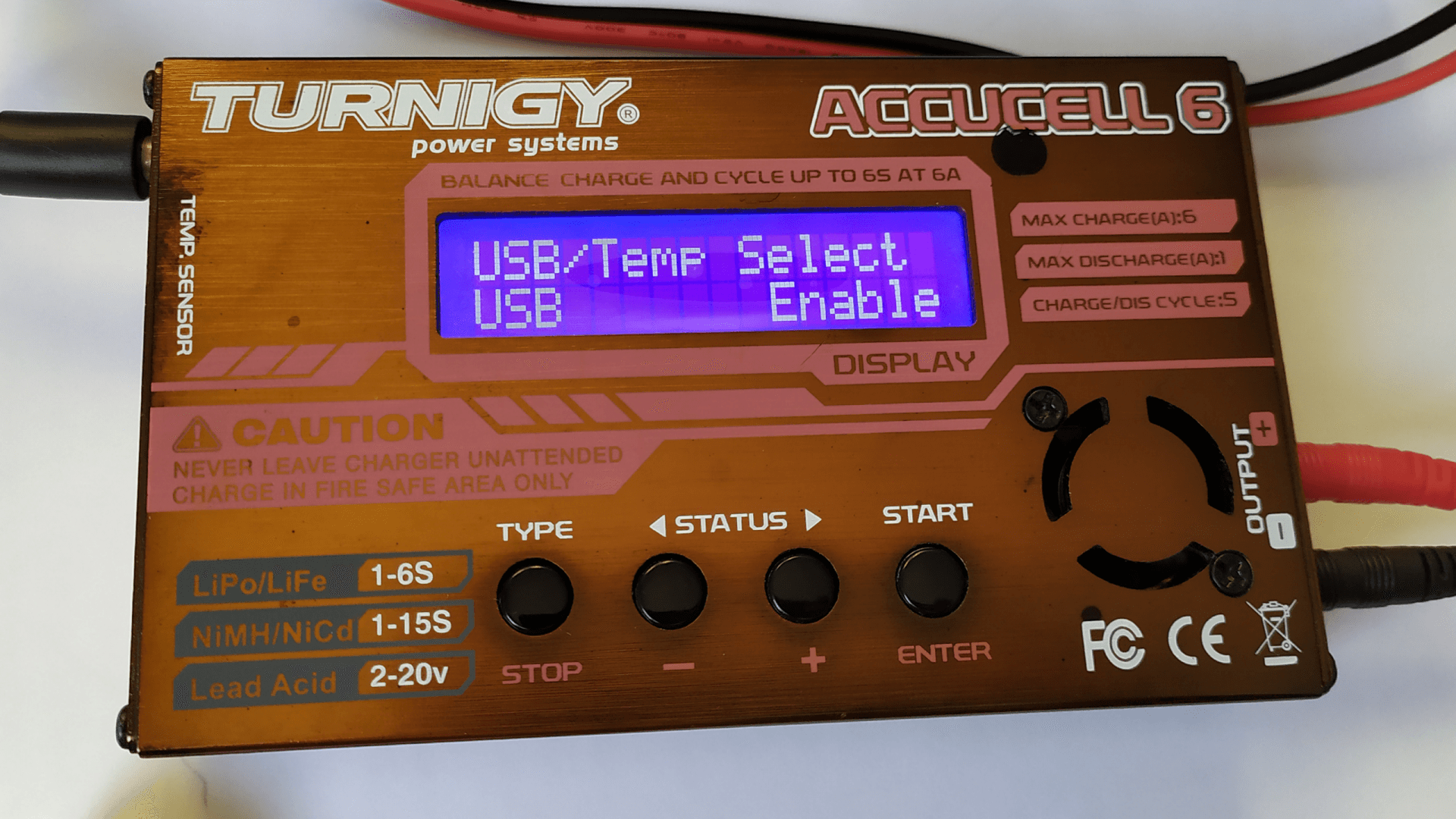

Пункт выбора режима работы дополнительного разъёма

В настройках также возможен выбор температуры срабатывания защиты в интервале от 20 до 80°C.

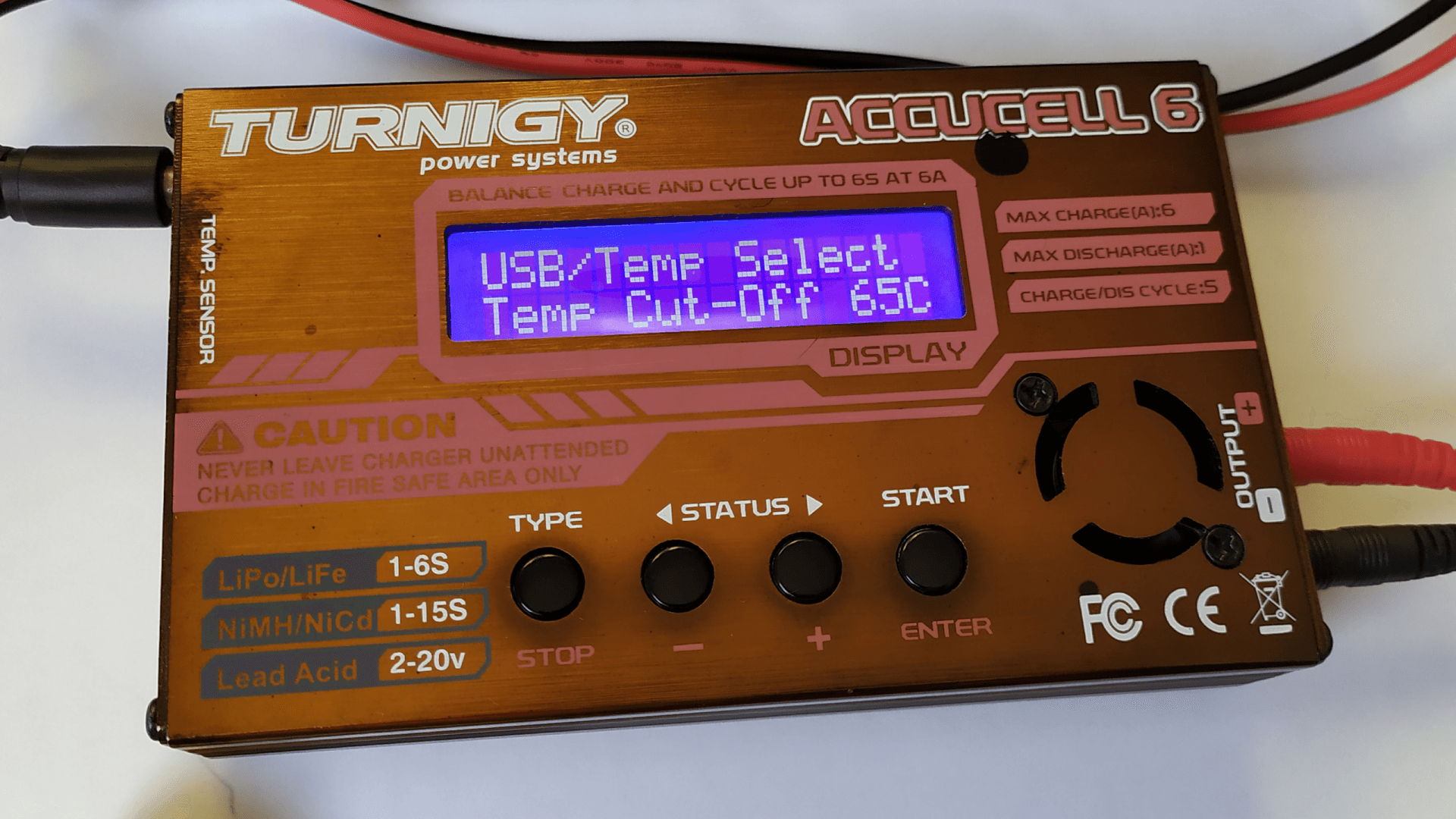

Пункт установки температуры срабатывания защиты

Для чего пригодится универсальное зарядное устройство?

В мастерской электронщика данный прибор непременно будет востребован, поскольку сейчас у рядового потребителя огромное число портативных устройств с автономным питанием. Как правило, большинство из них имеет источник питания на базе литиевой батареи или аккумулятора.

В процессе ремонта или обычного использования постоянно требуется заряжать, разряжать, тестировать или восстанавливать всевозможные аккумуляторы. Тут то и пригодится универсальное зарядно-разрядное устройство.

Процесс заряда литиевого аккумулятора от смартфона

Аккумуляторы сейчас используются везде. У меня они работают в беспроводной клавиатуре и мыши, в мультиметре, налобном фонаре и не только. Естественно, всё это добро требует наличия многофункционального зарядного устройства. Ещё лучше, если оно будет компактным.

В своей практике я использую его постоянно, о чём много раз упоминал. Вот несколько примеров:

Не секрет, что дешёвые зарядные устройства, а также многие штатные зарядники, например, от шуруповёртов, обладают весьма примитивным устройством. Из-за этого после нескольких циклов использования аккумулятора его ёмкость резко снижается, а то и вовсе он выходит из строя.

Я уже рассказывал на страницах сайта об устройстве зарядника от шуруповёрта, а также аккумуляторного фонаря. При использовании простейших зарядных устройств (а их большинство) мы напрочь убиваем весь потенциал АКБ. Особенно это касается NiCd и NiMH аккумуляторов, так как они обладают "эффектом памяти".

Заряд NiCd и NiMH аккумуляторов у «Turnigy Accucell 6» производится по так называемому алгоритму Delta-Peak, наиболее оптимального для этого типа.

Поэтому «Turnigy Accucell 6» идеально подойдёт для зарядки пальчиковых (AA), мизинцевых (AAA) NiCd и NiMH-аккумуляторов на 1,2V. При использовании специального бокса под батарейки можно заряжать до 15 (!) таких аккумуляторов одновременно.

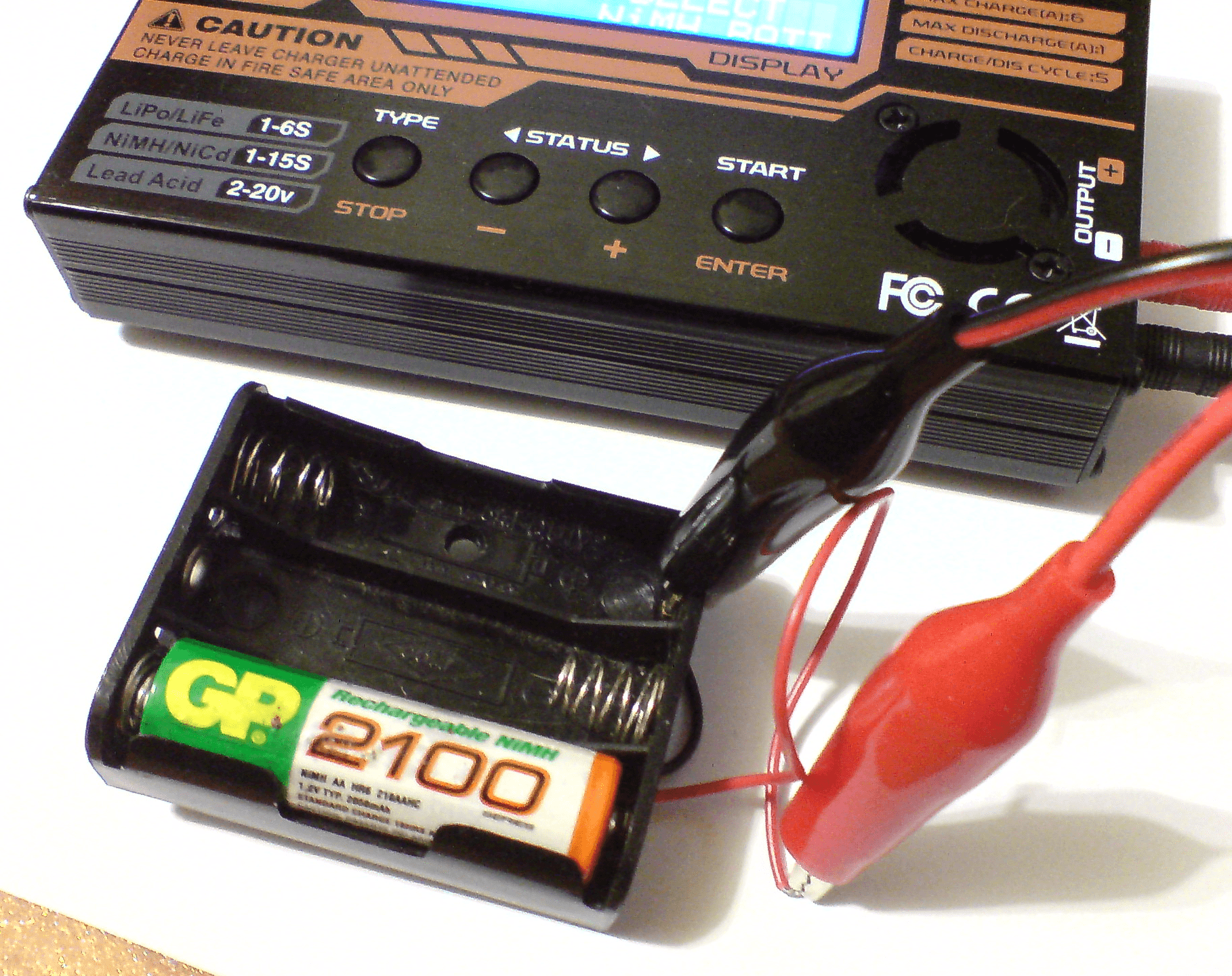

Подключение NiMH-аккумулятора формата AA к Turnigy Accucell 6

Естественно, можно заряжать и NiCd батареи, например, от шуруповёрта, так как её элементы соединены последовательно.

Процесс заряда составной NiCd батареи от шуруповёрта

Сейчас у любого радиолюбителя есть цифровой мультиметр. Питается такой мультиметр от 9-ти вольтовой батарейки. Емкость её невелика и, как правило, при интенсивном использовании мультиметра она быстро садится. Но в качестве такой батарейки можно применить вот такой NiMH-аккумулятор на 8,4V (ёмкостью 250 mA·h).

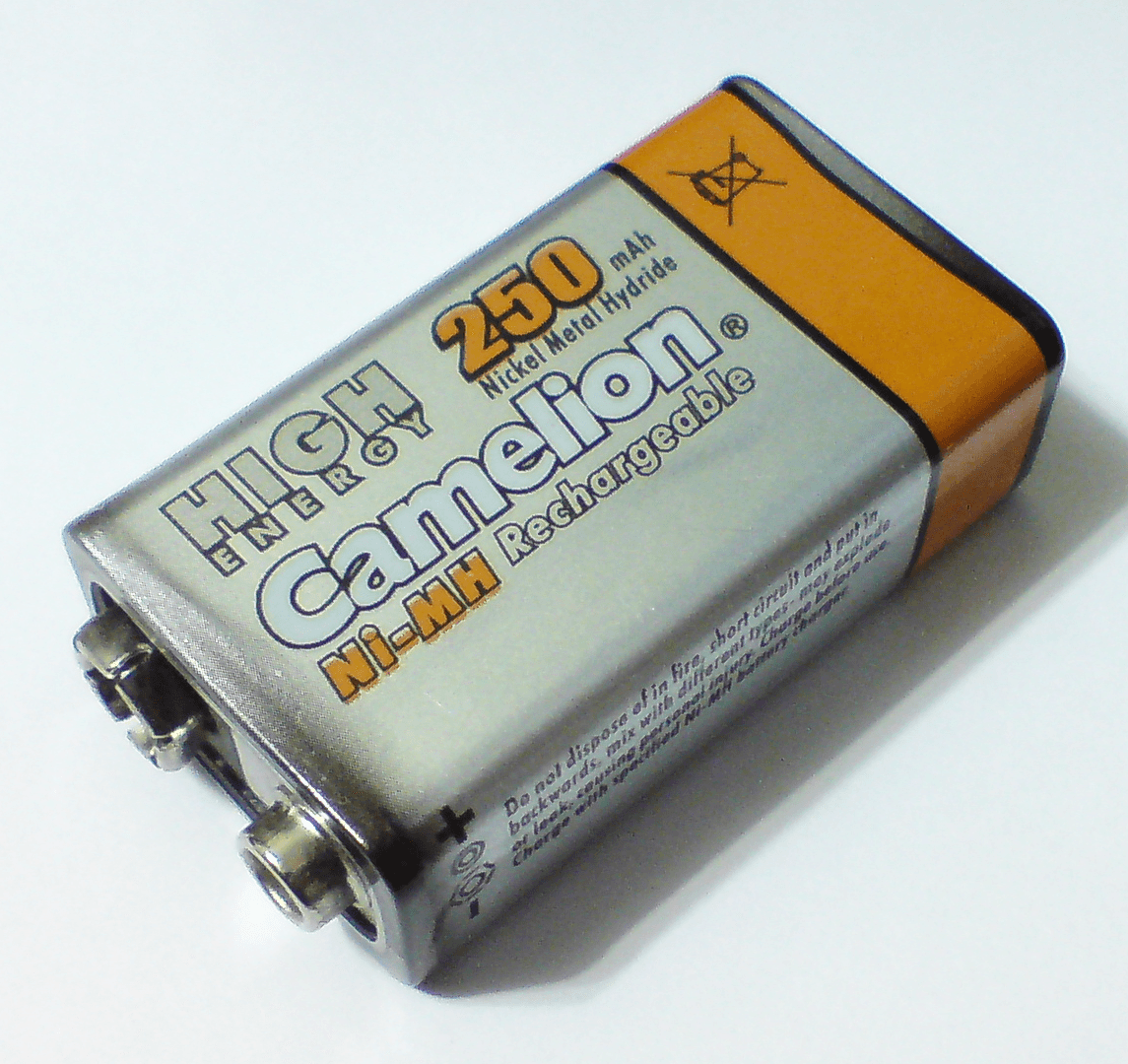

Перезаряжаемая Ni-MH батарея 6F22

Понятно, что используя 9V NiMH-аккумулятор, отпадает необходимость каждый раз покупать новую батарейку.

С помощью «Turnigy Accucell 6» можно заряжать и разряжать любую свинцово-кислотную АКБ (Pb) с напряжением до 20 вольт. Ей можно зарядить и штатный 12V аккумулятор автомобиля. Правда, максимальный ток заряда будет ограничен 6 амперами и мощностью источника питания. Но, и это не проблема, просто процесс заряда будет длиться дольше.

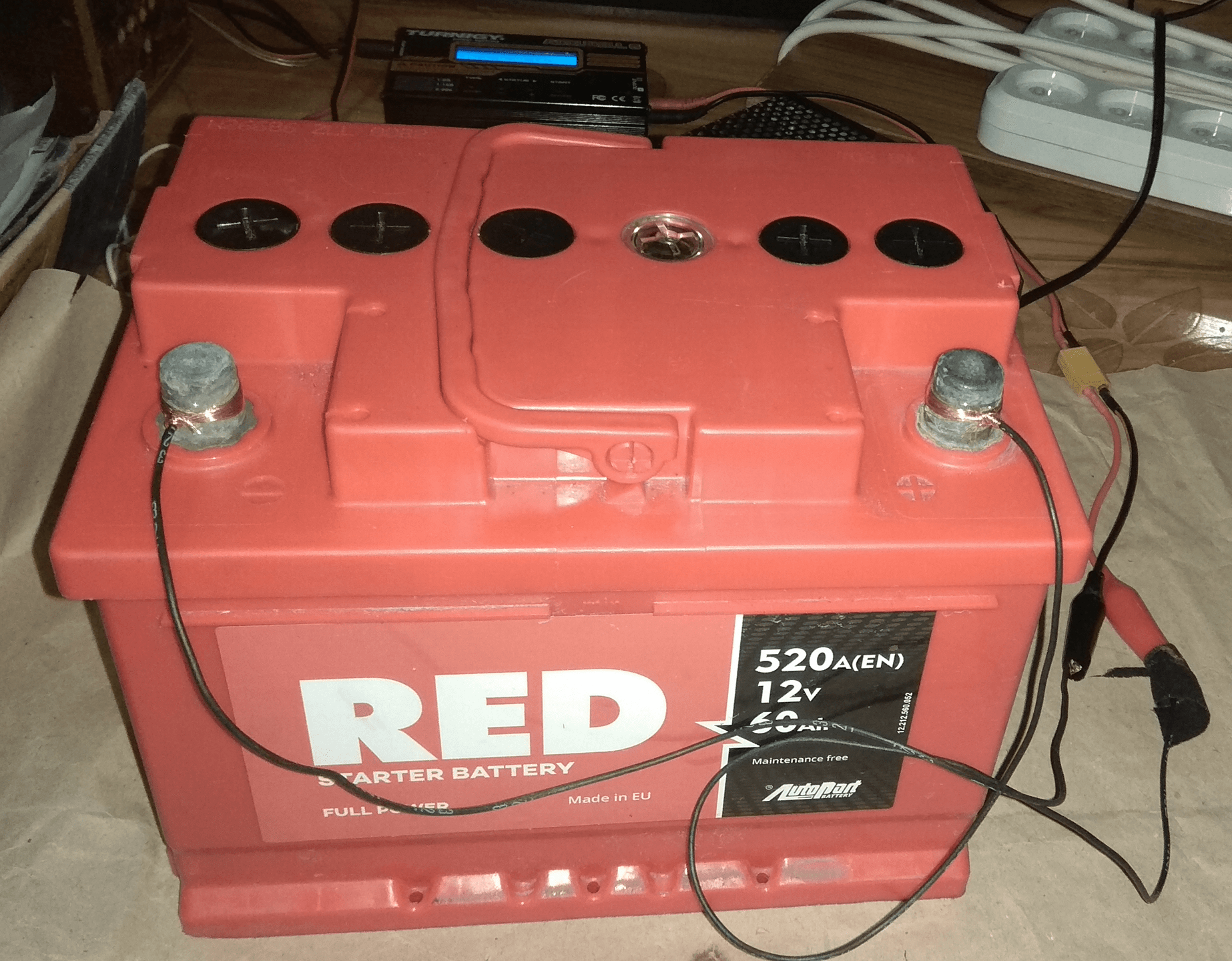

Заряд свинцово-кислотной батареи от авто универсальным зарядным устройством

Также вспомним, что сейчас активно используются герметичные свинцово-кислотные аккумуляторы. Они установлены в бесперебойных блоках питания (UPS'ах), резервных источниках питания, фонарях, электрифицированных игрушках… Так что, случись что, – универсальное зарядное устройство выручит всегда. Как видим, возможных применений хоть отбавляй.

Ремонтопригодность аппарата.

Стоит сказать, что «Тюрнига» исправно трудится у меня уже много лет. Не скажу, что сильно нагружал её, но временами бывает. Из мелких хлопот, которые она мне доставила – это мелкий ремонт вентилятора. Со временем он стал громко “жужжать” при работе, в моменте даже противно “подзвизгивать”. Проблема решилась смазкой вентилятора.

При аккуратном обращении универсальное зарядное устройство прослужит много лет и всегда выручит при необходимости.

Но, если случилось так, что зарядка вышла из строя, то всегда есть шанс её починить. Главное, чтобы "мозг"-контроллер остался цел, а элементы вроде силовых MOSFET'ов всегда можно заменить.

Инструкция для пользователя «Turnigy Accucell 6» (User manual).

К сожалению, вместе с «Turnigy Accucell 6» я не получил руководство пользователя. Пришлось искать в сети. Родное руководство оказалось не самым понятным (плохой перевод, низкое качество оформления), но зато нашлось качественное руководство от зарядника-клона. Оно полностью подходит для «Turnigy Accucell 6».

Также удалось найти карту ремонта для «iMAX B6», которая подойдёт и для «Turnigy Accucell 6».

Файлы можно скачать по ссылкам ниже:
