Микросхема DT1641AS. Описание. Схема включения.

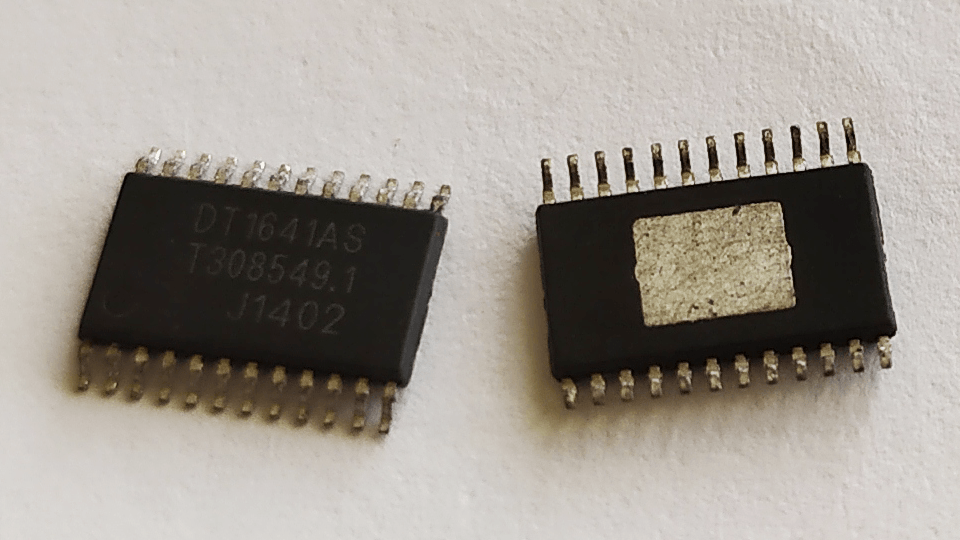

Микросхема DT1641AS – это ШИМ-драйвер (PWM driver) для LED-подсветки ЖК-дисплея. Выполнен в корпусе TSSOP-24 для поверхностного монтажа.
Типовая схема включения микросхемы DT1641AS.

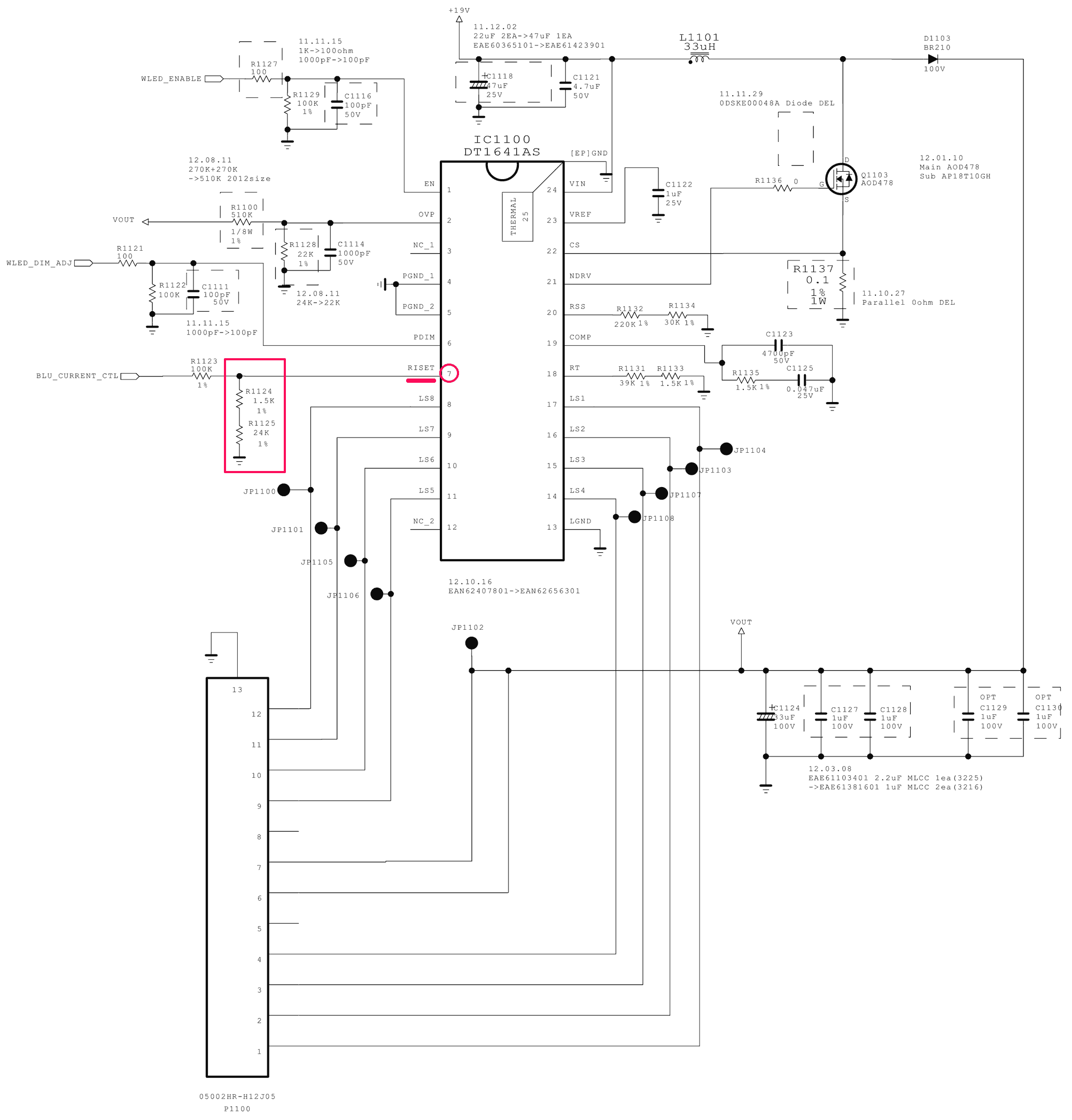

Cхема включения микросхемы DT1641AS показана далее (по клику откроется в новом окне).

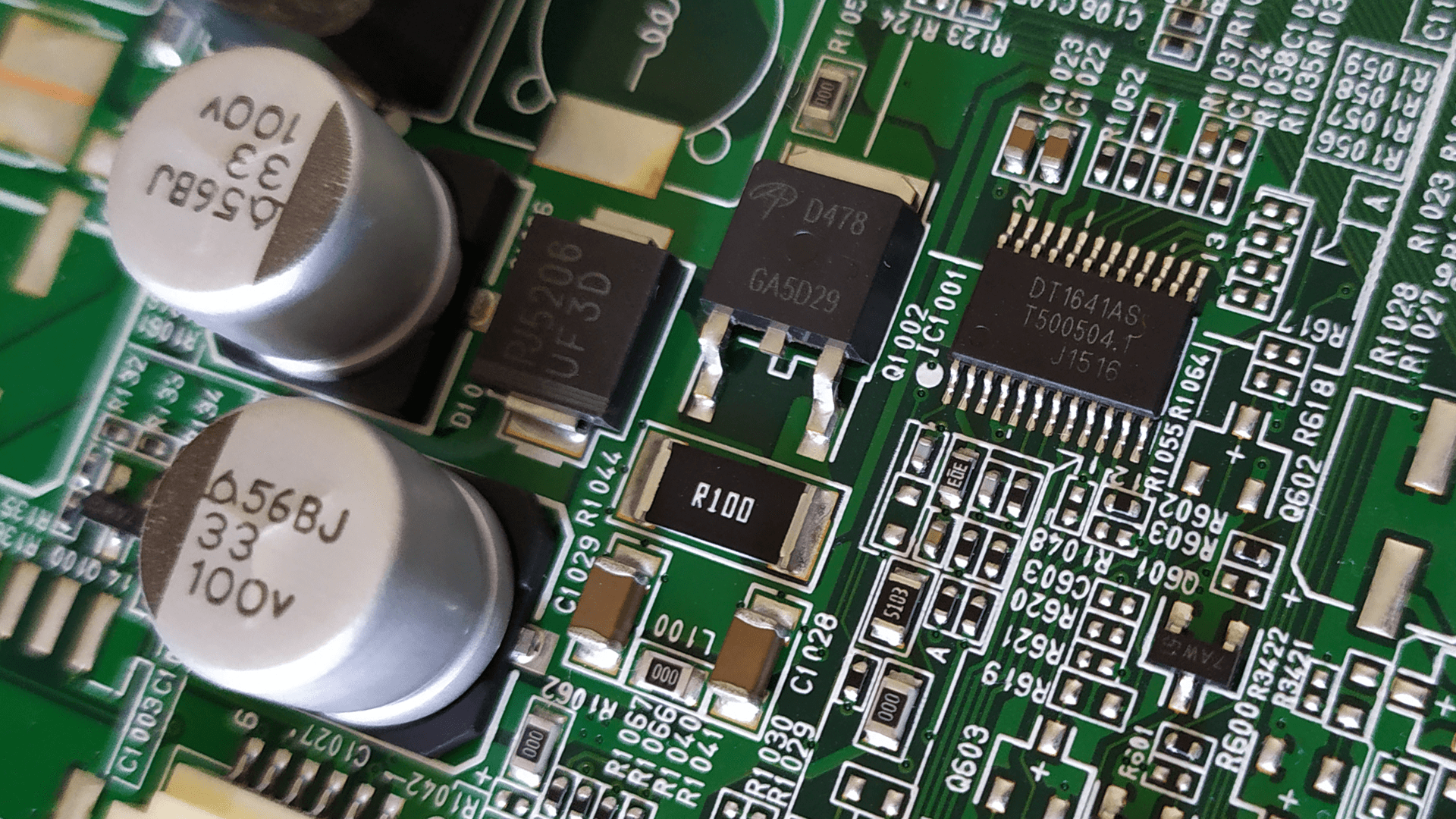

Элементы обвязки и микросхема DT1641AS на плате ЖК-телевизора LG 24LF450U (шасси MT55/LD41A).
Принцип работы микросхемы.
Микросхема является повышающим преобразователем (Step-Up converter, Boost converter) со стабилизацией тока в нагрузке. Входное напряжение +19V повышается до уровня 25...27 V. Накопительный дроссель L1101, ключевой MOSFET-транзистор Q1103 (AOD478, SMK630D и подобные), диод D1103 (BR210) являются элементами этого преобразователя.
Микросхема имеет минимум внешних элементов. Схема управления преобразователем, а также ключевые MOSFET-транзисторы 8-ми каналов управления подсветкой реализованы внутри микросхемы. Внешнее управление микросхемой осуществляется с помощью сигналов WLED_ENABLE (включение/выключение преобразователя), WLED_DIM_ADJ (регулировка затемнения) и BLU_CURRENT_CTL (контроль тока блока подсветки). Эти три сигнала поступают от центрального процессора ЖК-телевизора.
Таблица №1. Назначение выводов микросхемы DT1641AS.
| № вывода | Обозначение | Назначение |
| 1 | EN | ENABLE. Вход для подачи сигнала включения/выключения. Поступает от процессора ТВ. |
| 2 | OVP | Over Voltage Protection. Вывод контроля выходного напряжения, защита от превышения выходного напряжения. |
| 3 | NC_1 | Not connected. Не используется. |
| 4 | PGND_1 | Вывод подключения к общему проводу схемы. |
| 5 | PGND_2 | Вывод подключения к общему проводу схемы. |
| 6 | PDIM | Управление яркостью. Поступает от процессора ТВ. |
| 7 | RISET | По данному выводу осуществляется дополнительное управление микросхемой. Также задаётся ток LED-подсветки. См. главу "Уменьшение тока подсветки". |
| 8 | LS8 | Минусовой вывод подключения подсветки |
| 9 | LS7 | Минусовой вывод подключения подсветки |
| 10 | LS6 | Минусовой вывод подключения подсветки |
| 11 | LS5 | Минусовой вывод подключения подсветки |
| 12 | NC_2 | Not connected. Не используется. |
| 13 | LGND | Вывод подключения к минусу "-" источника питания LED-подсветки. |
| 14 | LS4 | Минусовой вывод подключения подсветки |
| 15 | LS3 | Минусовой вывод подключения подсветки |
| 16 | LS2 | Минусовой вывод подключения подсветки |
| 17 | LS1 | Минусовой вывод подключения подсветки |
| 18 | RT | - |
| 19 | COMP | - |
| 20 | RSS | - |
| 21 | NDRV | Управляющий вывод, подключаемый к затвору ключевого MOSFET-транзистора. |
| 22 | CS | Вывод контроля тока. Подключается к токовому датчику в цепи истока MOSFET-транзистора. |
| 23 | VREF | Вывод формирования опорного напряжения внутренних узлов микросхемы. |
| 24 | VIN | Вывод подключения плюса "+" питания микросхемы. |
| 25 | [EP] GND | THERMAL. Площадка-контакт (pad), служащий для отвода тепла от кристалла микросхемы. Соединяется с общим проводом (полигоном) на печатной плате устройства. |
В зависимости от количества и конфигурации светодиодных планок (LED-bar) выходы LS1...LS8 могут быть объединены. К этим выводам подключаются катоды светодиодов от планок подсветки. Аноды светодиодов от LED-bar подключаются к плюсу источника питания "+", – выходу повышающего преобразователя (+ конденсатора C1124, см. типовую схему включения).
При возникновении неисправности в цепи нагрузки (в светодиодах подсветки) микросхема блокирует соответствующий канал. Так, если выходы LS5, LS6, LS7, LS8 объединены и нагружены на одну секцию последовательно включенных светодиодов, в одном из которых возникла неисправность, то срабатывает защита и эти выходы отключаются. При этом работа других выходов LS1, LS2, LS3, LS4 не блокируется.
Нагрузка преобразователя (LED-bar) представляет собой несколько последовательно включенных светодиодов.
Пример. Планка LED-подсветки LG Innotek 23.6 inch Rev0.1 140310 состоит из двух секций. Схема соединений светодиодов на подложке и внешний вид LED-подсветки показан далее.
Каждая секция включает по девять последовательно соединённых светодиодов. Рабочее напряжение каждого светодиода 3V. Для питания одной секции необходимо напряжение 27V (9 шт. * 3V = 27V).
Уменьшение тока подсветки DT1641AS.
Чтобы уменьшить ток LED-подсветки, необходимо увеличить сопротивление одного из резисторов, которые подключены между 7 выводом (RISET) микросхемы DT1641AS и общим проводом. По схеме это резисторы R1124 (1,5K) и R1125 (24K).

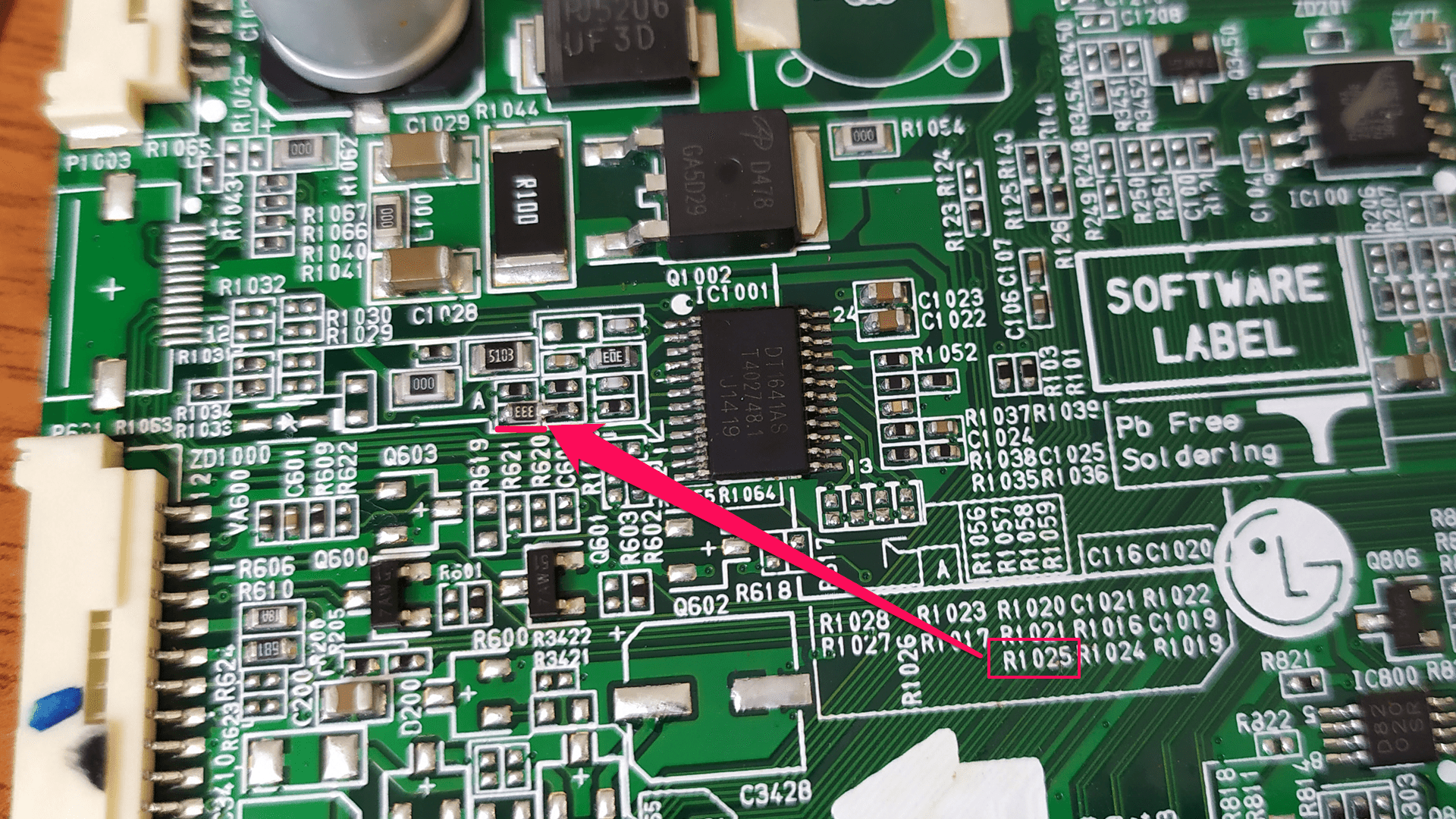

Применительно к шасси MT55/LD41A (например, телевизора LG 24LF450U), найти необходимый резистор (R1124, R1125) можно ориентируясь по надписям, выполненным шелкографией. Все элементы на плате имеют свой порядковый номер. Где плотность монтажа не позволяет сделать надпись, делаются выносные блоки, где указаны номера элементов и их расположение.
Так как по выводу 7 RISET (он же ISET) происходит дополнительное управление, то пропорциональной зависимости между сопротивлением резисторов и током через светодиоды нет.
Пример из практики. Уменьшение тока после замены LED-подсветки у ЖК-телевизора LG24LF450U: резистор R1025 сопротивлением 24 кОм был заменён резистором сопротивлением 33 кОм.
Вместо R1025 можно установить резистор и с большим сопротивлением. Есть упоминания мастеров об установке резистора на 68 кОм. При этом ток уменьшается практически вдвое (а, это много).
Поэтому, определить нужное сопротивление необходимо опытным путём. Желательно сделать замер тока подсветки до и после корректировки, затем высчитать в % величину уменьшения. Обычно ток уменьшают не более, чем на 10...20%.
Важно понимать, что низкая светоотдача LED-подсветки затруднит комфортное использование телевизора при фоновой засветке в дневное время и солнечные дни.
