Что такое регистр?

Регистр. Регистр сдвига

Микросхемы-регистры

Регистр это устройство, выполненное на триггерах для выполнения ряда действий с двоичными числами. Для тех, кто не знает, что такое триггер, рекомендуем познакомиться с простейшим RS-триггером.

Наиболее простая функция регистров - это запоминание числа и его длительное хранение. Эти устройства так и называются – регистры хранения. Вот простейший пример.

Пример схемы регистра

На входы D0 – D2 подаётся число, которое необходимо сохранить. Как только на входе С появляется импульс синхронизации, число записывается в триггер, изменяя их состояние. На рисунке показан трёхразрядный регистр хранения. При подаче на входы числа 1112 оно же появится на прямых выходах триггеров (Q0 - Q2). На инверсных выходах (Q0 - Q2) будет, естественно 0002. Сигналом R (Reset) или сброс, триггеры устанавливаются в нулевое состояние.

Обычно используются регистры, состоящие из 4, 8, или 16 триггеров. Изображение четырёхразрядного регистра на принципиальных схемах может быть таким.

Условное графическое изображение регистра на схеме

На рисунке не показаны инверсные выхода триггеров и сигнал R. Регистры всегда обозначаются латинскими буквами RG. Если регистр сдвигающий, то под обозначением рисуется стрелка направленная влево, вправо или двойная.

Сдвигающие регистры или регистры сдвига.

Регистр сдвига это устройство, состоящее из нескольких последовательно соединённых триггеров, число которых определяет разрядность регистра. Регистры широко используются в вычислительной технике для преобразования кодов. Параллельного в последовательный и наоборот.

Кроме того сдвигающие регистры являются основой (АЛУ) арифметико-логического устройства, так как при сдвиге записанного в регистр двоичного числа на один разряд влево производится умножение числа на два, а при сдвиге числа на один разряд вправо число делится на два. Поэтому наибольшее распространение получили реверсивные или двунаправленные регистры.

Рассмотрим четырёхразрядный регистр сдвига, преобразующий последовательный двоичный код в параллельный. Применение последовательного кода оправдано тем, что по одной линии можно передавать огромные массивы информации. Таким примером может служить универсальная последовательная шина - USB порт любого устройства. Число триггеров в данном регистре может быть любым. Достаточно соединить прямой выход Q3 с D входом следующего триггера и так далее до достижения необходимой разрядности.

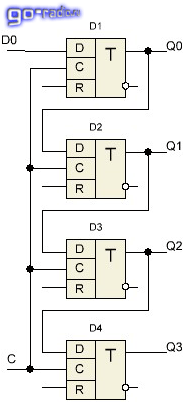

Состав регистра сдвига

Регистр работает следующим образом. Первый информационный бит поступает на вход D0. Одновременно с этим битом приходит тактовый синхроимпульс на вход С. Входы С всех триггеров входящих в регистр, объединены между собой. С приходом первого тактового импульса уровень, находящийся на входе D0 записывается в первый триггер и с выхода Q0 приходит на вход следующего триггера, но записи во второй триггер не происходит, так как синхроимпульс уже закончился.

При поступлении следующего тактового импульса уровень, присутствующий на входе второго триггера запоминается в нём и поступает на вход третьего триггера. Одновременно следующий информационный бит запоминается в первом триггере. После прихода четвёртого тактового импульса в четырёх триггерах регистра будут записаны логические уровни, которые последовательно поступали на вход D0.

Допустим это уровни 01102. Тогда это двоичное число можно отобразить, подключив к выходам триггеров светодиоды. Так рассмотренный регистр изображается на принципиальной схеме.

Обозначение регистра сдвига на схеме

Видно, что на условном изображении присутствует стрелка - указатель того, что это сдвиговый регистр.

Рассмотрим, как работает четырёх разрядный универсальный регистр сдвига К155ИР1 (аналог - SN7495N). Вот его внутреннее устройство.

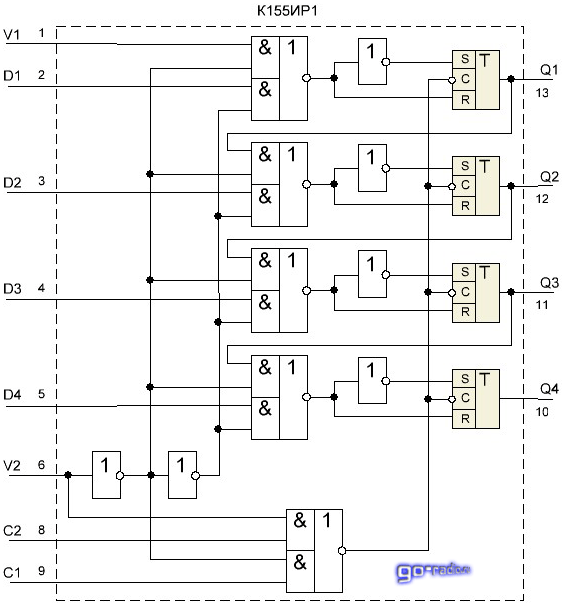

Внутренняя структура микросхемы-регистра К155ИР1

Регистр содержит четыре D-триггера, которые соединены между собой с помощью дополнительных логических элементов И – ИЛИ, которые позволяют реализовать различные функции. На схеме:

  • V2 – вход управления. С его помощью выбирается режим работы регистра.

  • Q1 – Q4 выходы триггеров с которых снимается параллельный код.

  • V1 – вход для подачи последовательного кода.

  • C1, C2 – тактовые синхроимпульсы.

  • D1 – D4 – входы для записи параллельного кода.

Алгоритм работы регистра следующий. Если на вход V2 подать низкий потенциал, тактовые импульсы на C1, а на вход V1 подавать информационные биты, то регистр осуществляет сдвиг вправо. После приёма четырёх разрядов на выходах триггеров Q1 – Q4 мы получаем параллельный код. Таким образом осуществляется преобразование последовательного кода в параллельный.

Для обратного преобразования параллельный код записывается по входам D1 – D4, с подачей на вход V2 высокого потенциала и тактовых импульсов на вход С2. Затем подавая на вход V2 низкий потенциал, а тактовые импульсы на вход С1 мы сдвигаем записанный код, а с выхода последнего триггера снимается последовательный код.

По своей структуре это один из самых простых регистров сдвига.

Регистры сдвига в цифровой технике могут послужить основой, на которой собираются узлы с интересными свойствами. Это, например, кольцевые счётчики, которые называются счётчики Джонсона. Такой счётчик имеет количество состояний вдвое большее, чем число составляющих его триггеров. Например, если кольцевой счётчик состоит из трёх триггеров, то он будет иметь шесть устойчивых состояний. На вход счётчика ничего не подаётся кроме синхроимпульсов. В первоначальном состоянии все триггеры "сброшены", то есть на прямых выходах триггеров логические нули, а вот на входе D первого триггера с инверсного выхода третьего триггера находится логическая единица. Начнём подавать тактовые импульсы и процесс пошёл.

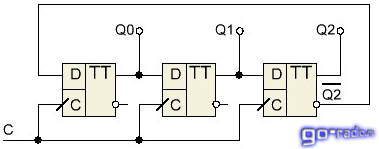

Схема счётчика Джонсона

На таблице истинности хорошо видно, как изменяется двоичный код при поступлении шести тактовых импульсов.

N Q2 Q1 Q0
1 0 0 1
2 0 1 1
3 1 1 1
4 1 1 0
5 1 0 0
6 0 0 0

Теперь вы знаете, что такое регистр и как он может использоваться на практике. Основа любого регистра - это триггер. Число триггеров в регистре определяет его разрядность. Те, кто увлекается микроконтроллерами знает, что важнейший элемент любого микроконтроллера, будь то PIC, AVR, STM или MSP, это регистр.
