Микросхема STK403-070. Описание.

Микросхема STK403-070 – это микросхема стереофонического усилителя мощности звуковой частоты класса AB. Выходная мощность составляет 60W на каждый канал при THD 10% (сигнал частотой 1 kHz) или 40W при искажениях 0,4% (диапазон от 20 Hz до 20 kHz).

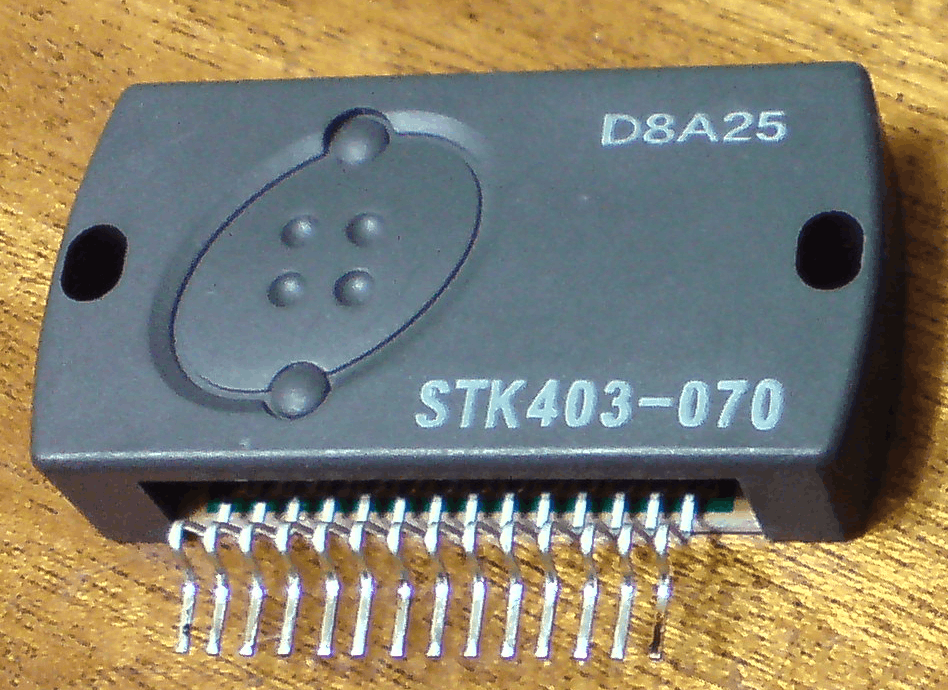

Микросхема STK403-070.

Микросхема является гибридной интегральной схемой на основе толстой плёнки (Thick-Film Hybrid IC). Изготавливается по так называемой технологии изолированных металлических подложек (Insulated Metal Substrate Technology, сокр.– IMST). Если снять пластиковый корпус, то в этом можно легко убедиться.

Таблица №1. Основные технические характеристики микросхемы.

Параметр Обозначение Значение
Максимальное напряжение питания (при RL≥ 6Ω) VCCmax ±44V
Максимальное напряжение питания (при RL= 4Ω) VCCmax ±37V
Напряжение питания (рекомендуемое) (при RL= 6Ω) VCC ±29V
Минимальное рабочее напряжение питания VCCmin ±10V
Выходная мощность (1 kHz, RL= 6Ω, THD 10%, VCC ±29,5V) PO 60W
Выходная мощность (20 Hz...20 kHz, RL= 4Ω, THD 0,4%, VCC ±29V) PO 38...40W
Допустимое время короткого замыкания нагрузки (50 Hz, RL= 6Ω, PO= 40W, VCC ±29V, один канал) ts 0,3s

Некоторые пояснения к таблице №1. RL– сопротивление нагрузки (сопротивление обмотки динамика, сопротивление колонки). THD – коэффициент гармонических искажений. При значении в 10% звук сильно искажён, но усилитель способен работать в таком режиме продолжительное время. Обычно для THD в 10% указывается максимальная выходная мощность усилителя. При комфортном прослушивании, когда искажения сигнала не воспринимаются на слух, THD составляет 0,02...0,4%. Это наиболее оптимальный режим воспроизведения. Поэтому, обращать внимание на величину выходной мощности нужно при THD в 0,02...0,4%. Для данной микросхемы это 38...40W.

Для таких параметров, как выходная мощность PO приводится частота тестового сигнала или диапазон. Стандартным испытательным сигналом принят синусоидальный сигнал частотой 1 kHz (1000 Гц).

Без подачи сигнала, в статическом режиме, максимальное напряжение питания, подаваемое на микросхему может быть ±50V.

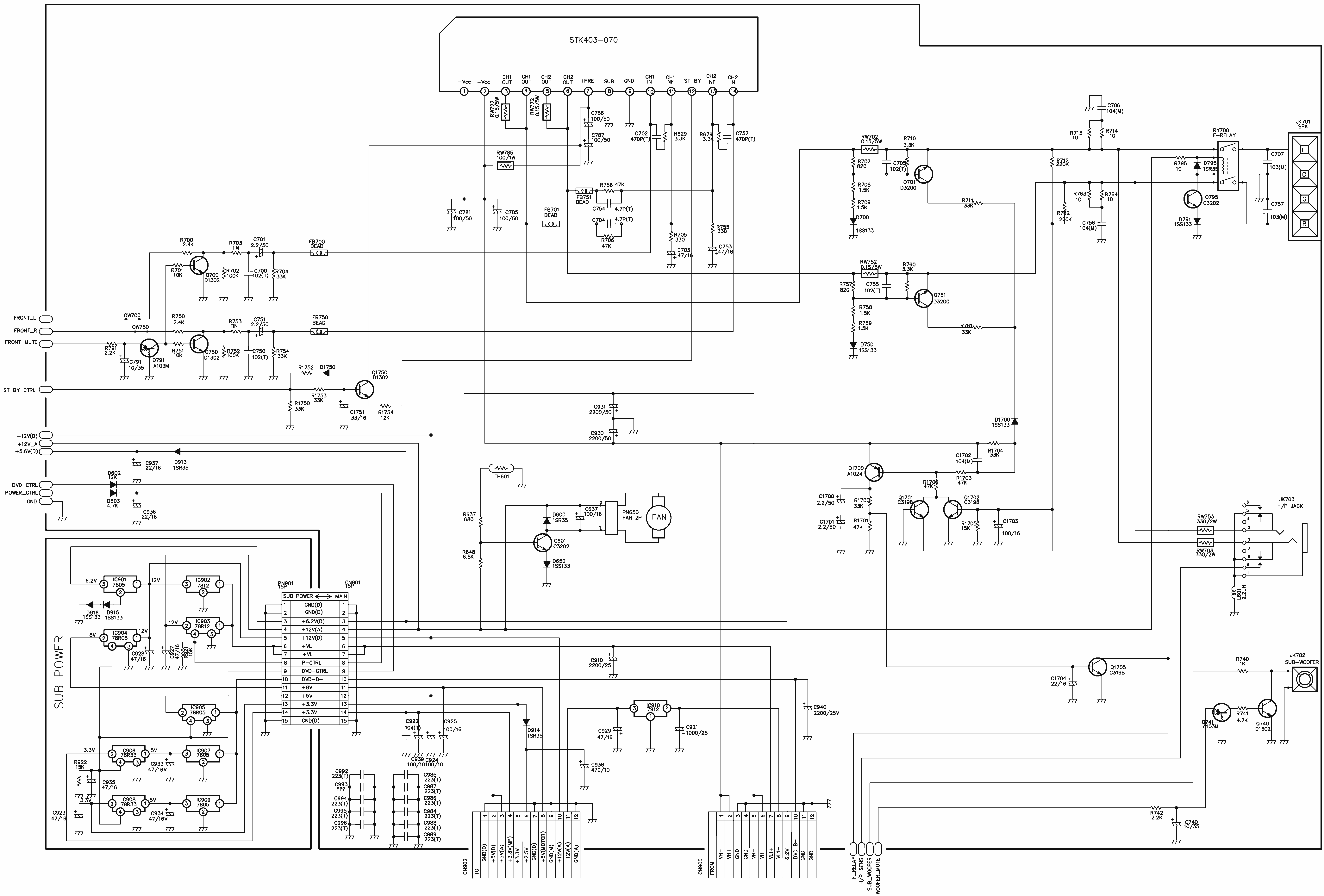

Пример использования микросхемы STK403-070. Часть принципиальной схемы музыкального центра (по клику откроется в новом окне и в полном разрешении).

Пример схемы усилителя на базе микросхемы STK403-070

По неизвестным мне причинам, в открытом доступе нет подробного даташита на микросхему STK403-070. В ходу лишь часть схемы от музыкального центра, на которой показан блок УМЗЧ, выполненный на интересующей нас микросхеме STK403-070.

Поэтому, будем опираться на даташит микросхемы STK433-070-E, которая является её прямой заменой и приводится в списке соответствия (см. таблицу №2). Сам документ можно скачать вместе с даташитом внизу страницы. Если есть сомнения, ознакомьтесь.

Таблица №2.

Список соответствия
Наименование модели Замена
STK6877-E STK681-332-E
STK403-070C-E STK433-070F-E
STK403-090-S-E STK433-090F-E
STK403-120-E STK433-120F-E
STK403-130 STK433-130F-E
STK403-130-E STK433-130F-E
STK403-130Y STK433-130F-E
STK403-130Y-E STK433-130F-E

В таблице №2 приводятся и другие микросхемы серии, для которых доступна замена новой модификацией микросхемы.

Различие между микросхемами заключается в количестве выводов. У STK403-070 их 14, а у STK433-070-E – 15.

Цоколёвка микросхем STK403-070 и STK433-070.

При замене микросхемы STK403-070 на STK433-070-E к выводу 1 (-PRE) следует добавить схему из резистора 100Ω (1W) и электролитического конденсатора ёмкостью 100μF (50V) так, как показано на типовой схеме включения STK433-070. На мой взгляд, она необходима для более плавного включения усилителя при подаче питания, чтобы исключить хлопок (так называемый, "pop noise") в динамиках. Все остальные выводы запаиваются также, как и у STK403-070, но начиная со 2 вывода. При сравнении типовых схем включения этих двух микросхем видно, что назначение выводов полностью совпадает, но у микросхемы добавлен вывод (-PRE) и нумерация ведётся, начиная с него.

Типовая схема включения микросхемы STK433-070-E показана на следующем изображении.

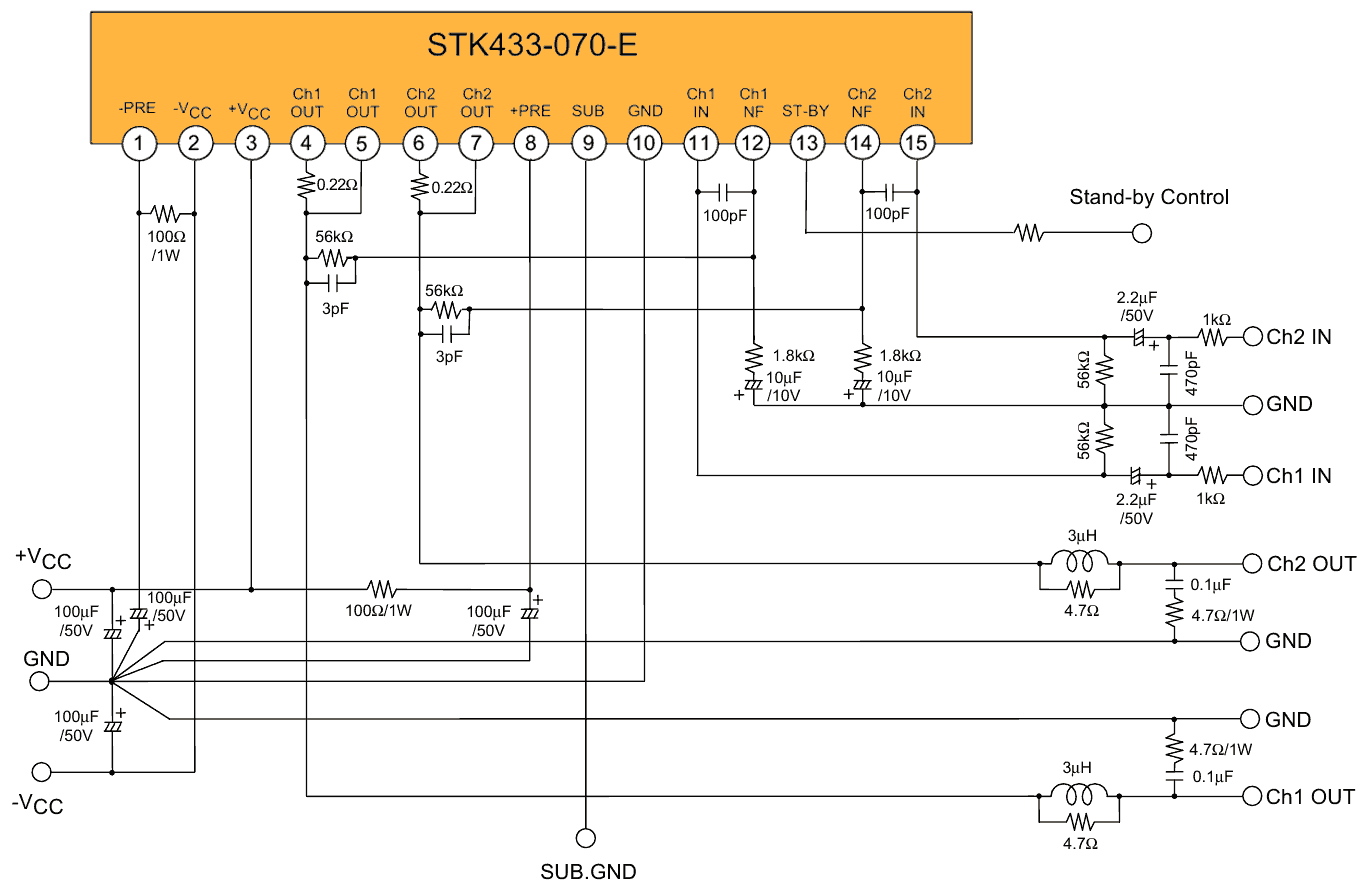

Типовая схема включения микросхемы STK433-070.

Пояснение о назначении выводов микросхемы:

  • -PRE – вывод подачи напряжения питания на предусилитель ("Pre Driver") (минус).
  • -VCC – вывод подачи напряжения питания отрицательной полярности.
  • +VCC – вывод подачи напряжения питания положительной полярности.
  • Ch1 OUT (+) – плюсовой выход первого канала.
  • Ch1 OUT (-) – минусовой выход первого канала.
  • Ch2 OUT (+) – плюсовой выход второго канала.
  • Ch2 OUT (-) – минусовой выход второго канала.
  • +PRE – вывод подачи напряжения питания на предусилитель (плюс).
  • SUB – вывод подложки ("Substrate"). Обычно подключается к общему проводу схемы (GND) (См. пример схемы).
  • GND – вывод подключения к общему проводу схемы.
  • Ch1 IN (+) – вывод подачи входного сигнала первого канала.
  • Ch1 NF (-) – вывод подачи сигнала обратной связи первого канала.
  • ST-BY – вывод подачи сигнала для переключения усилителя из дежурного режима ("Stand-By mode") в рабочий ("Operation mode").
  • Ch2 IN (+) – вывод подачи входного сигнала второго канала.
  • Ch2 NF (-) – вывод подачи сигнала обратной связи второго канала.

Так как микросхема STK433-070-E является следующей модификацией микросхемы STK403-070, то логично предположить, что для неё подойдёт мостовая схема включения, которая указана в даташите на STK433-070-E.

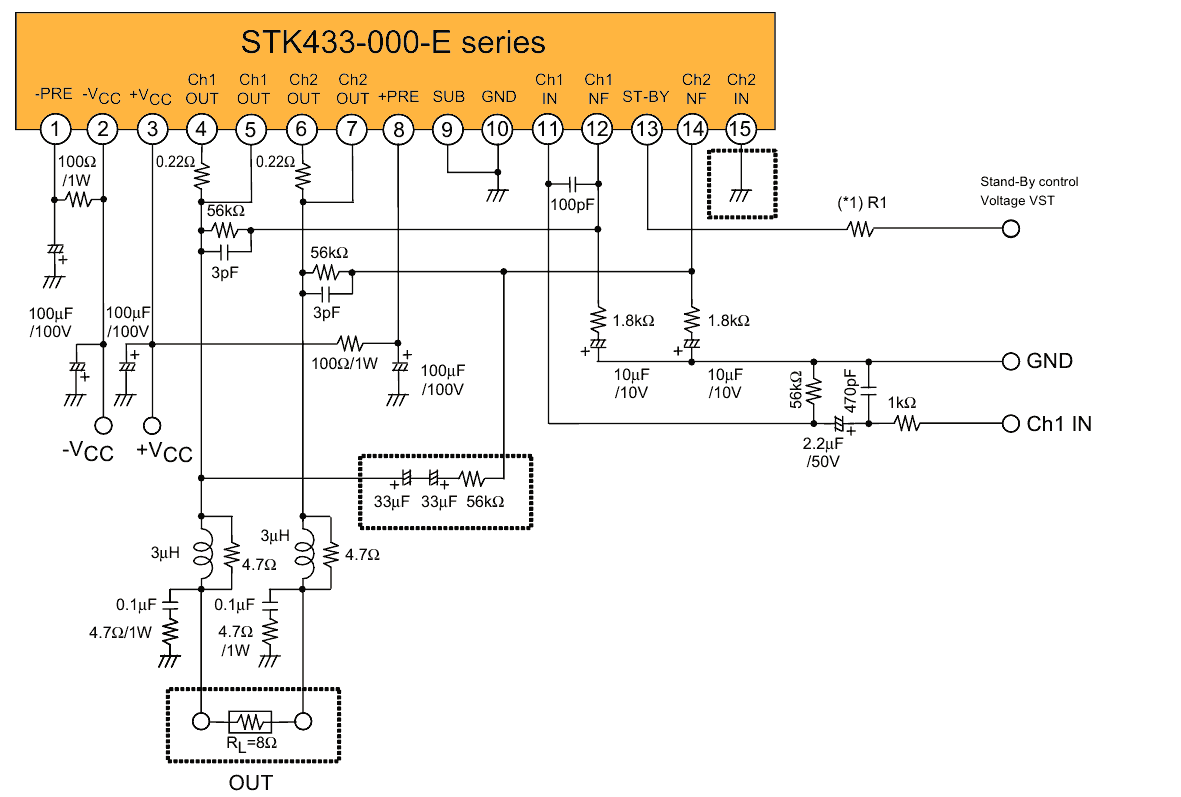

Схема мостового включения микросхемы STK433-070.

В мостовом включении оба канала усиления микросхемы работают на одну нагрузку, в данном случае на динамик или колонку, сопротивлением не менее 8 Ом. Суммарная выходная мощность в мостовом включении будет равна усилению обоих каналов, то есть около 80 Ватт (120 Вт в пике, с большими гармоническими искажениями).

Для питания микросхемы потребуется двухполярный блок питания с выходным напряжением ±29V. Типовая схема на базе классического трансформатора с мостовым выпрямителем и фильтром выглядит так.

Схема двухполярного блока питания для микросхем серии STK.

Если вам в руки попала данная микросхема, то оценить её пригодность можно без сборки тестовой схемы. Проверить микросхему STK403-070 можно с помощью мультиметра в режиме омметра. Для этого замеряем сопротивление между выводами 2-5, 2-7, 3-4 и 3-6. В случае, если сопротивление между выводами будет менее 200 Ом, то есть большая вероятность того, что микросхема горелая.

Стоит отметить, что микросхемы серии STK403-xxx стоят приличных денег. Если в ваши руки попадёт исправный оригинал, то для рукастого электронщика это ценная находка. На базе этой микросхемы можно собрать мощный стерео усилитель или же мощный монофонический усилитель по мостовой схеме. Микросхему STK403-070 можно обнаружить в составе музыкальных центров LG, Samsung. В них они выполняют роль усилителя мощности звуковой частоты (УМЗЧ) и довольно часто выходят из строя. Пример ремонта музыкального центра Samsung MAX-VS720 с неисправной STK403-070.

Если микросхема б/у, например, демонтаж со старого аппарата, то на её корпусе могут присутствовать надписи, вроде Kenwood, Yamaha , Technics, Strasser и т. п. Скорее всего, это оригинальные микросхемы SANYO, но произведённые для других фирм и имеющие их торговую марку (OEM).

Микросхемы серии STK компания SANYO начала выпускать аж с 1970 года. С тех пор с компанией много чего произошло и на момент написания материала производством гибридных интегральных схем серии STK занимается компания ON Semiconductor. Обращайте на это внимание. Перед покупкой поинтересуйтесь, кто производитель. Если отвечают неуверенно, то, скорее всего, это подделка. Оригинальные микросхемы довольно дорогие.

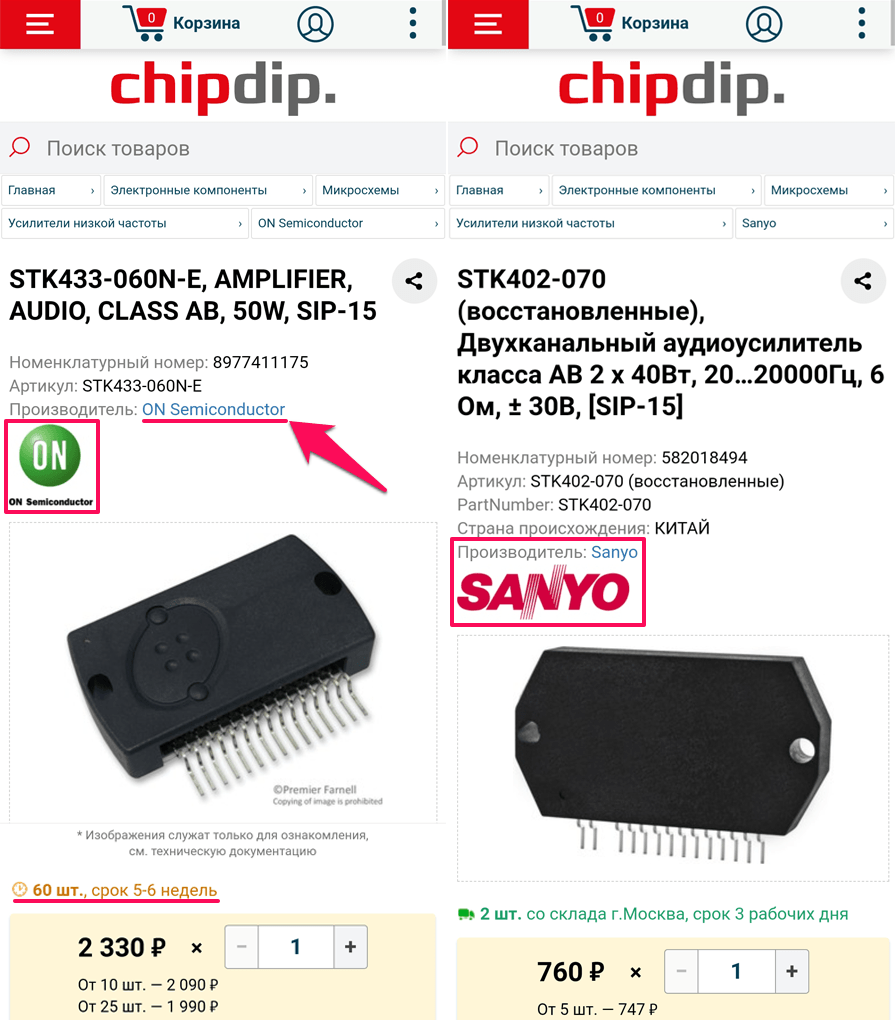

Например, в интернет-магазине Чип Дип, в карточке товара указывается производитель изделия. Для микросхем STK – это ON Semiconductor. Цены космос и почти всё по предзаказу. Не реклама!

Покупка микросхемы STK433-060. Указание производителя в карточке товара.

Можно поискать микросхему на AliExpress, но вряд ли вам удастся найти оригинал. Хотя вот здесь и здесь хорошие отзывы покупателей.

В трудных ситуациях, когда, например, надо починить музыкальный центр, а нужную микросхему найти не удаётся, то можно пойти по-другому пути. Если полистать даташит на серию STK433, то можно убедиться, что STK433-030, STK433-040, STK433-060, STK433-070 отличаются друг от друга мощностью, что не всегда критично. Микросхему можно заменить ближайшим аналогом из серии.

Правда, при замене стоит обратить внимание на максимальное и рабочее напряжение питания. Для менее мощных микросхем оно на 3...4V меньше. Вот скриншот таблицы из даташита.

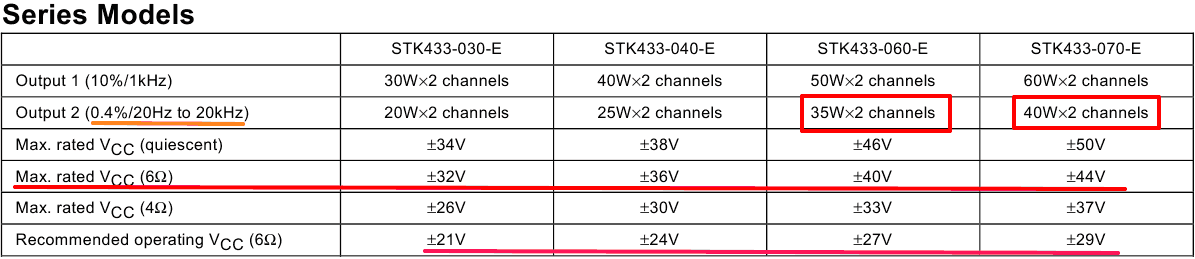

Микросхемы серии STK433-0x0. Таблица характеристик.

Если питающие напряжения в ремонтируемом аппарате укладываются в интервал, то можно смело ставить замену.

На данной странице собраны сведения о микросхеме STK403-070. Так как материал, представленный здесь является компиляцией из разных источников, а также пояснением даташита, то, пожалуйста, проверяйте информацию! Ответственность за её использование несёте только вы.
