Что такое микроволны?

Свойства сверхвысокочастотных волн

Свойства микроволн Стандарты сетей СВЧ диапазона

В современной высокотехнологичной жизни сверхвысокочастотные волны используются весьма активно. Взгляните на Ваш сотовый телефон – он работает в диапазоне сверхвысокочастотного излучения. Все технологии, такие как Wi-Fi, беспроводной Wi-Max, LTE (Long Term Evolution), радиоинтерфейс малого радиуса действия Bluetooth, системы радиолокации и радионавигации используют сверхвысокочастотные (СВЧ) волны. СВЧ нашли применение в промышленности и медицине. По-другому СВЧ волны ещё называют микроволнами. Работа бытовой микроволновой печи также основана на применении СВЧ излучения.

Микроволны – это те же самые радиоволны, но длина волны у таких волн составляет от десятков сантиметров до миллиметра. Микроволны занимают промежуточное место между ультракороткими волнами и излучением инфракрасного диапазона. Такое промежуточное положение микроволн оказывает влияние и на их свойства. Микроволновое излучение обладает свойствами, как радиоволн, так и световых волн. Так, например, СВЧ излучению присущи качества видимого света и инфракрасного электромагнитного излучения.

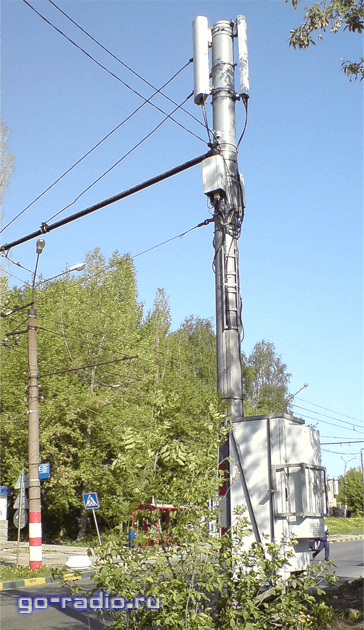

Базовая станция LTE сети
Станция мобильной сети стандарта LTE

Микроволны, длина волны которых составляет сантиметры, при высоких уровнях излучения способны оказывать биологическое воздействие. Кроме этого сантиметровые волны хуже проходят через здания, в отличие от дециметровых волн.

СВЧ излучение можно концентрировать в узконаправленный луч. Это свойство волн СВЧ напрямую сказывается на конструкции приёмных и передающих антенн, работающих в этом диапазоне. Никого не удивит вогнутая параболическая антенна спутникового телевидения, принимающая высокочастотный луч, словно вогнутое зеркало, собирающее световые лучи.

Микроволны подобно свету распространяется по прямой и перекрывается твёрдыми объектами, наподобие того, как свет не проходит сквозь непрозрачные тела. Так, если в квартире развернуть локальную Wi-Fi сеть, то в направлении, где радиоволна встретит на своём пути препятствия, вроде перегородок, перекрытий, панелей сигнал сети будет меньше, чем, например, в направлении более свободном от преград.

Излучение базовых станций сотовой связи GSM довольно сильно ослабляют сосновые леса, так как размеры и длина иголок приблизительно равны половине длины СВЧ – волны, и иголки служат своеобразными приёмными антеннами, тем самым ослабляя электромагнитное поле. Также на ослабление сигнала станций влияют и густые тропические леса. С ростом частоты увеличивается затухание СВЧ – излучения при перекрытии его естественными препятствиями.

Распространение микроволн в свободном пространстве, например, вдоль поверхности земли ограничено горизонтом, в противоположность длинным волнам, которые могут огибать земной шар за счёт отражения в слоях ионосферы.

Данное свойство СВЧ излучения используется в сотовой связи. Область обслуживания делиться на соты, в которых действует базовая станция, работающая на своей частоте. Соседняя базовая станция работает уже на другой частоте, чтобы соседние станции не создавали помех друг другу. Далее происходит так называемое повторное использование радиочастот.

Поскольку излучение станции перекрывается горизонтом, то на некотором удалении можно установить станцию, работающую на той же частоте. В результате мешать такие станции друг другу не будут. Получается, что экономиться полоса радиочастот, используемой сетью.

Антенны базовой станции GSM
Антенны базовых станций GSM

Радиочастотный спектр является природным, ограниченным ресурсом, наподобие нефти или газа. Распределением частот в России занимается государственная комиссия по радиочастотам – ГКРЧ. Чтобы получить разрешение на развёртывание сетей беспроводного доступа порой ведутся настоящие “корпоративные войны” между операторами мобильных сетей связи.

Почему микроволновое излучение используется в системах радиосвязи, если оно не обладает такой дальностью распространения, как, например, длинные волны?

Причина в том, что чем выше частота излучения, тем больше можно передавать информации с помощью данного излучения. К примеру, многие знают, что оптоволоконный кабель обладает чрезвычайно высокой скоростью передачи информации исчисляемой терабитами в секунду.

Все высокоскоростные телекоммуникационные магистрали используют оптоволокно. В качестве переносчика информации здесь служит свет, частота электромагнитной волны которого несоизмеримо выше, чем у микроволн. Микроволны в свою очередь имеют свойства радиоволн и беспрепятственно распространяются в пространстве. Световой и лазерные лучи сильно рассеиваются в атмосфере и поэтому не могут быть использованы в мобильных системах связи.

У многих дома на кухне есть СВЧ – печь, с помощью которой разогревают пищу. Работа данного устройства основана на поляризационных эффектах микроволнового излучения. Следует отметить, что разогрев объектов, с помощью СВЧ волн происходит в большей степени изнутри, в отличие от инфракрасного излучения, которое разогревает объект снаружи внутрь. Поэтому нужно понимать, что разогрев в обычной и СВЧ – печи происходит по-разному. Также микроволновое излучение, например, на частоте 2,45 ГГц способно проникать внутрь тела на несколько сантиметров, а производимый нагрев ощущается при плотности мощности в 2050 мВт/см2 при действии излучения в течение нескольких секунд. Понятно, что мощное СВЧ – излучение может вызывать внутренние ожоги, так как разогрев происходит изнутри.

На частоте работы микроволновки, равной 2,45 Гигагерцам, обычная вода способна максимально поглощать энергию сверхвысокочастотных волн и преобразовывать её в тепловую, что, собственно, и происходит в СВЧ – печке.

В то время пока идут неутихающие споры о вреде СВЧ-излучения военные уже имеют возможность проверить на деле так называемую «лучевую пушку». Так в Соединённых штатах разработана установка, которая «стреляет» узконаправленным СВЧ-лучём.

Антенна лучевой пушки

Установка на вид представляет собой что-то вроде параболической антенны, только невогнутой. Диаметр антенны довольно большой – это и понятно, ведь необходимо сконцентрировать СВЧ-излучение в узконаправленный луч на большое расстояние. СВЧ-пушка работает на частоте 95 Гигагерц, а её эффективная дальность «стрельбы» составляет около 1 километра. По заявлениям создателей – это не предел. Вся установка базируется на армейском хаммере.

Микроволновая пушка

По словам разработчиков, данное устройство не представляет смертельной угрозы и будет применяться для разгона демонстраций. Мощность излучения такова, что при попадании сконцентрированного луча на человека у него возникает сильное жжение кожи. По словам тех, кто попадал под такой луч, кожа будто бы разогревается очень горячим воздухом. При этом возникает естественное желание укрыться, сбежать от такого эффекта.

Управление СВЧ-пушкой

Действие данного устройства основано на том, что микроволновое излучение частотой 95 ГГц проникает на пол миллиметра в слой кожи и вызывает локальный нагрев за доли секунды. Этого достаточно, чтобы человек, оказавшийся под прицелом, ощутил боль и жжение поверхности кожи. Аналогичный принцип используется и для разогрева пищи в микроволновой печи, только в микроволновке СВЧ-излучение поглощается разогреваемой пищей и не выходит за пределы камеры.

На данный момент биологическое воздействие микроволнового излучения до конца не изучено. Поэтому, чтобы не говорили создатели о том, что СВЧ-пушка не вредна для здоровья, она может причинить вред органам и тканям человеческого тела.

Армейский хаммер с лучевой пушкойСтоит отметить, что СВЧ-излучение наиболее вредно для органов с медленной циркуляцией тепла – это ткани головного мозга и глаз. Ткани мозга не имеют болевых рецепторов, и почувствовать явное воздействие излучения не удастся. Также с трудом вериться, что на разработку «отпугивателя демонстрантов» будут отпускаться немалые деньги - 120 миллионов долларов. Естественно, это военная разработка. Кроме этого нет особых преград, чтобы увеличить мощность высокочастотного излучения лучевой пушки до такого уровня, когда его уже можно использовать в качестве поражающего оружия. Также при желании её можно сделать и более компактной.

В планах военных создать летающую версию СВЧ-пушки. Наверняка её установят на какой-нибудь беспилотник и будут управлять им удалённо.
