Устройство автомобильного усилителя

Часть 1. Преобразователь напряжения

Несмотря на всё многообразие автомобильных усилителей их схемотехника схожа. Давайте узнаем, как устроен рядовой усилитель для авто. Начнём с блока питания или инвертора. Дело в том, что сам усилитель питается от бортового аккумулятора 12V. А усилительная часть требует двухполярного напряжения ±25 вольт, а иногда и больше. На печатной плате усилителя обнаружить преобразователь не сложно, его выдаёт тороидальный трансформатор и куча электролитов.

Преобразователь на плате усилителя CALCELL.

Преобразователь на плате усилителя Calcell

А это уже усилитель Lanzar VIBE. Преобразователь занимает половину печатной платы.

Печатная плата усилителя Lanzar VIBE (Преобразователь)

В большинстве случаев преобразователь строится на базе микросхемы ШИ-контроллера TL494CN, которую легко обнаружить в блоках питания AT от ПК.

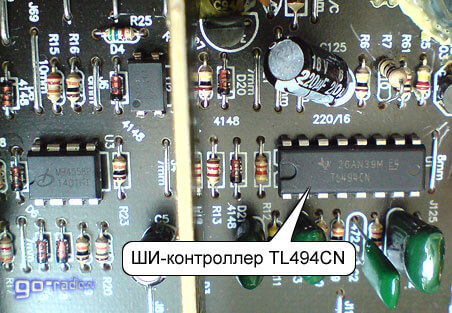

ШИ-контроллер на плате автоусилителя

В мои руки попали несколько автоусилителей китайской сборки (CALCELL, Lanzar VIBE, Supra). Во всех этих усилителях применялась схема преобразователя весьма похожая на ту, что опубликована в журнале "Радио" ("Трёхканальный УМЗЧ для автомобиля", автор В. Горев, №8 от 2005 года, стр. 19-21). Вот данная схема.

Схема преобразователя автомобильного усилителя

Отличие данной схемы от тех, что применяются в промышленных образцах автоусилителей - это другая элементная база, а также применение одного вторичного выпрямителя (здесь их два). В серийных образцах также отсутствуют компенсационные дроссели (2L2 - 2L3, 2L4 - 2L5) и, соответственно, электролиты 2С9, 2С10, 2С13, 2С14. От всей этой цепи остаются только ёмкие электролитические конденсаторы на 3300 - 4700 мкФ (35 - 50V) на выходе преобразователя (2С11, 2С12). На входе преобразователя для фильтрации помех от бортовой сети устанавливается П-образный фильтр (LC-фильтр + ёмкостной фильтр). Он состоит из дросселя на ферритовом кольце (2L1) и двух электролитических конденсаторов (на схеме - 2С8, 2С21). Иногда, чтобы увеличить общую ёмкость конденсаторов, ставят несколько конденсаторов и соединяют их параллельно. Конденсаторы выбираются на рабочее напряжение 25V (реже 35V) и ёмкостью от 2200 мкФ.

Кроме этого в промышленных схемах цепи перевода из дежурного режима в рабочий выполнены на базе маломощных транзисторов. В приведённой же схеме для включения усилителя используется обычное электромагнитное реле на 12V.

В усилителях CALCELL, Lanzar VIBE, Supra в цепях обвязки микросхемы TL494CN установлена цепь их нескольких биполярных транзисторов. При подаче +12 на клемму REM (Remote - "управление") происходит запуск преобразователя - усилитель включается.

Схема инвертора - двухтактный преобразователь. В качестве ключевых транзисторов используются полевые N-канальные MOSFET транзисторы (например, IRFZ44N - аналог STP55NF06, STP75NF75) Также могут применяться и более мощные аналоги IRFZ46 - IRFZ48. Чтобы увеличить мощность преобразователя в каждом плече устанавливается по 2, а иногда и по 3 MOSFET-транзистора, а стоки их соединяются.

Ключевые MOSFET транзисторы и выпрямительные диоды

Благодаря этому через транзисторы можно прокачать значительный импульсный ток. Нагрузкой стоков полевых транзисторов являются 2 обмотки импульсного трансформатора. Он тороидальный, то есть в виде кольца с обмотками провода довольно большого сечения.

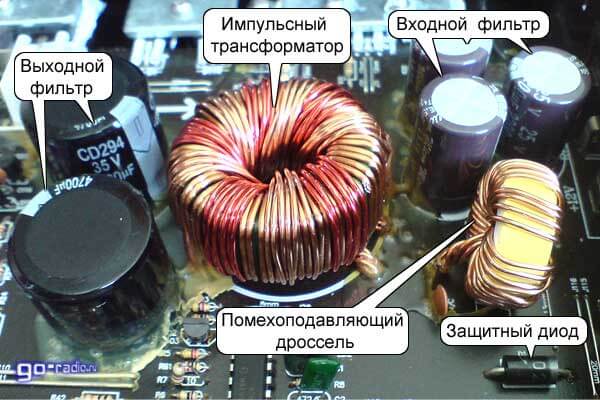

Импульсный трансформатор преобразователя

Так как с импульсного тороидального трансформатора напряжение снимается импульсное, то его нужно выпрямить. Для этих целей служат два сдвоенных диода. Один имеет общий катод (MURF1020CT, FMQ22S), а другой общий анод (MURF1020N, FMQ22R). Диоды эти непростые, а быстрые (Fast), рассчитанные на прямой ток от 10 ампер.

В результате на выходе получаем двухполярное напряжение ±25 - 27V, которое требуется для "раскачки" мощных выходных транзисторов усилителя мощности звуковой частоты (УМЗЧ).

О важных мелочах. Чтобы отремонтировать автоусилитель в домашних условиях, необходим блок питания на 12V и ток несколько ампер. Я использую либо компьютерный блок питания или блок 12V(8А), который приобрёл для светодиодной ленты. О том, как подключить автомобильный усилитель дома читайте тут.

Также рекомендую заглянуть на страничку с примерами ремонта автомобильных усилителей.

Продолжение следует...
