Сверхъяркие светодиоды белого свечения

Конструкция и особенности мощных светодиодов

Сейчас, наверное, только глухой не слышал о светодиодных лампах и сверхъярких светодиодах. В среде радиолюбителей сверхъяркий светодиод уже давно стал объектом пристального изучения и главным элементом самодельных новаторских устройств. Да, это и не мудрено, сверхъяркие светодиоды интересны в первую очередь своей экономичностью и хорошими характеристиками по светоотдаче. Светодиоды обладают хорошей механической прочностью, не бояться вибрации и тряски. Не зря мощные светодиоды всё больше применяют в автомобилестроении.

Ещё одним важным положительным качеством светодиодов можно считать то, что они начинают излучать мгновенно после подачи питания. Люминесцентные лампы, например, в этом плане уступают светодиодам. Для долговечной работы люминесцентной лампы рекомендуется горячий запуск, когда происходит предварительный разогрев нитей накала. Лампа при этом включается спустя несколько секунд.

В начале девяностых годов фирма Nichia представила миру первый светодиод синего и белого цвета свечения. С тех пор началась технологическая гонка в производстве сверхъярких мощных светодиодов.

Сам по себе светодиод не может излучать белый свет, так как белый свет является суммой всех цветов. Светоизлучающий диод излучает свет строго определённой длины волны. Цвет излучения светодиода зависит от ширины энергетической запрещённой зоны перехода, где и происходит рекомбинация электронов и дырок.

Ширина энергетической запрещённой зоны в свою очередь зависит от материала полупроводника. Для получения белого света на кристалл синего светодиода наносят слой люминофора, который под действием синего излучения испускает жёлтый и красный свет. В результате смешения синего, жёлтого и красного получается белый свет.

Это одна из нескольких широко распространённых технологий получения белого света посредством светоизлучающих диодов.

Мощный светодиод белого свечения

Напряжение питания сверхъярких белых светодиодов, как правило, лежит в пределах от 2,8 до 3,9 вольт. Точные характеристики светодиода можно узнать из описания (datasheet).

Мощные сверхъяркие белые светодиоды хоть и доступны, но всё ещё дороги по сравнению с индикаторными светодиодами красного и зелёного цвета свечения, поэтому при использовании их в осветительных установках следует уделять внимание качественному питанию светодиодов.

Несмотря на то, что ресурс светодиодов довольно велик, любой светоизлучающий полупроводник очень чувствителен к перегрузкам по току. В результате перегрузок светодиод может сохранить работоспособность, но светоотдача его будет существенно меньше. В некоторых случаях частично рабочий светодиод может служить причиной выхода из строя и остальных, включенных совместно с ним светодиодов.

Чтобы исключить перегрузки светодиодов, а, следовательно, и выход их строя, применяются драйверы питания на специализированных микросхемах. Драйвер питания представляет собой не что иное, как стабилизированный источник тока. Для регулировки яркости светодиодов рекомендуется применять импульсную модуляцию.

Не исключено, что в скором времени производители мощных светодиодов будут встраивать чип стабилизатора тока непосредственно в конструкцию мощного светодиода, по аналоги с мигающими светодиодами (blinking led), в которых встроен чип генератора импульсов.

Светодиод может работать десятки лет, но при условии, что светоизлучающий кристалл не будет сильно нагреваться вследствие протекания тока. В современных мощных светодиодах ток питания может достигать более 1000 mA (1 Ампер!) при напряжении питания от 2,5 до 3,64 вольт. Такими параметрами обладают, например, мощные светодиоды Lumileds. Для отвода избыточного тепла в таких светодиодах применяется алюминиевый радиатор, конструктивно объединённый с кристаллом светодиода. Производители мощных белых светодиодов также рекомендуют устанавливать их на дополнительные радиаторы. Вывод очевиден – хочешь длительной работы светодиода – обеспечь хороший отвод тепла.

При монтаже мощных светодиодов нужно помнить, что теплопроводящее основание светодиода не является нейтральным электрически. В связи с этим необходимо обеспечить электрическую изоляцию оснований светодиодов при монтаже на общем радиаторе.

Так как типовое напряжение питания сверхъярких светодиодов составляет 3,6 вольт, то такие светодиоды можно легко использовать для светодиодных фонариков совместно с аккумуляторными батарейками формата AA. Для питания светодиода понадобятся 3 последовательно включенных аккумуляторных батарейки напряжением по 1,2 вольт. Суммарно напряжение составит как раз необходимое 3,6 вольт. В этом случае не понадобиться никаких преобразователей напряжения.

Всё ещё высокая цена мощных светодиодов связана со сложностью изготовления мощного светодиода. Стоимость современных технологических установок, на которых производят кристаллы мощных светодиодов методом эпитаксиальной технологии, составляет 1,5 – 2 млн. долларов!

Конструктивно мощный светодиод представляет довольно сложное устройство.

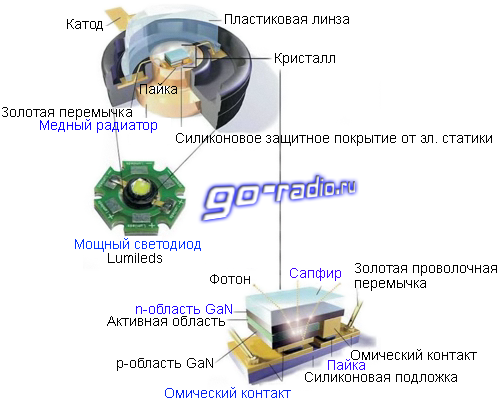

На рисунке показано устройство сверхъяркого светодиода Luxeon III фирмы Lumileds, мощностью 5 Ватт.

Конструкция мощного светодиода

Как видно из рисунка, современный сверхъяркий светодиод представляет собой сложное устройство, требующее многих технологических этапов при изготовлении.

В настоящее время производители мощных светодиодов пробуют различные технологии изготовления светодиодов с применением различных материалов и компонентов. Всё это направлено на снижение себестоимости светодиодов и обеспечения необходимого качества продукта.

Следует заметить, что мощный светодиод, изготовленный с нарушением технологического процесса и применением некачественных материалов, спустя некоторое время работы теряет свою расчётную светоотдачу. Как правило, такие светодиоды дешевле аналогов. Дешёвые светодиоды в течение первых 4000 часов работы теряют свою яркость на 35%. Связано это с тем, что желтеет эпоксидный материал светодиодной колбы, а также снижается излучающая способность синего светодиодного чипа и нанесённого на него слоя люминофора. У качественных светодиодов за 50 000 часов наработки яркость снижается не более чем на 20%.
