Обзор переносной акустической системы

Что внутри дешёвых переносных акустических систем?

Переносная акустическая система

В последнее время широкое распространение получили переносные акустические стереосистемы. Их отличительной особенностью является малые габариты, небольшой вес, хорошее качество звуковоспроизведения, автономное питание, возможность работы с различными источниками звукового сигнала, такими как сотовые телефоны, MP3-плееры, медиаплееры iPod, CD – плееры, КПК и другие. Довольно быстро такие устройства обосновались в молодёжной среде. Стоимость таких устройств невысока 20 – 30$. Производство – Китай. В общем, ширпотреб.

Естественно, для любителя электроники интересен состав таких устройств. Итак, покопаемся во внутренностях дешёвой переносной акустической стереосистемы китайского производства.

Как ни старался, найти чёткое наименование модели и фирмы производителя устройства не смог. На корпусах могут красоваться обозначения вроде MD – L7, SP-2 или что-то в этом роде .

Рассмотрим, из каких основных узлов состоят такие устройства.

Как правило, электронная начинка переносных стереосистем состоит из таких узлов, как:

  • Литий-полимерной (Li-pol) аккумулятор. В батарею встроено зарядное устройство и, собственно, сам аккумулятор. Зарядное устройство собрано на smd компонентах и объединено с аккумулятором в единый конструктивный узел. Напряжение питания батареи – 5 Вольт, ёмкость – около 1000 mA/h (мА/ч). Подробнее об устройстве этого узла читайте здесь - "Схема контроллера литий-ионного аккумулятора".

    Литий-полимерная батарея (Li-pol)

  • Усилитель. Выполнен на базе микросхемы PAM8403. Микросхема PAM8403 - стерео усилитель класса D с максимальной выходной мощностью 3 ватта на канал. Напряжение питания микросхемы от 2,5 до 5,5 Вольт.

    Режим класса D позволяет при низком питании всего в 5 вольт получить выходную мощность 3 ватта на канал усиления. Также микросхема не требует никаких радиаторов для охлаждения.

    Типовая схема включения микросхемы показана на рисунке.

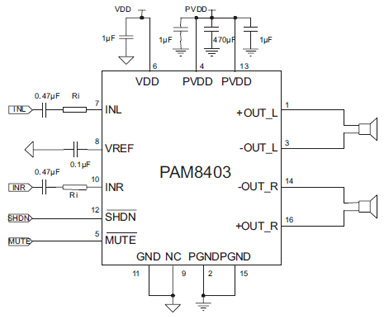

    Типовая схема включения PAM8403

    Как видно из схемы для микросхемы PAM8403 требуется минимум навесных (внешних) элементов. Несмотря на все впечатляющие характеристики PAM8403 эта микросхема выходит из строя.

    При желании можно самостоятельно собрать портативный и весьма экономичный усилитель на микросхеме PAM8403. Но вот найти её на радиорынках не так легко. Зато на одном из крупнейших интернет-магазинов AliExpress.com микросхему PAM8403 легко купить менее чем за 1$ (если брать сразу штук 10). Вот ссылка на раздел электронных компонентов в AliExpress.com.

    Вводите маркировку микросхемы в поиске, указываете способ доставки ("Free Shipping") и выбираете подходящий вариант из списка результатов. Там же продаются готовые усилители-модули на микросхеме PAM8403.

  • Также в состав стереосистемы входит узел коммутации, необходимый для подключения зарядного устройства. Для зарядки аккумулятора подходит, как правило, зарядное устройство обычного сотового телефона с соответствующим разъёмом подключения.

  • Для индикации работы переносные стереосистемы могут быть дополнены блоком графической индикации. Выполнен такой блок на специализированной микросхеме.

    Блок индикации

  • Для регулировки громкости и уровня входного звукового сигнала применяется обычный сдвоенный переменный резистор. В некоторых аппаратах он отсутствует, так как есть возможность регулировать громкость на устройстве, с которого воспроизводится музыка (MP3-плеер, iPod, КПК).

  • Миниатюрные звуковые широкополосные динамики. Мощность динамиков (по старой терминологии – громкоговорителей) 2 – 3 Ватта.

Основными неисправностями переносных акустических систем являются:

  • Неисправность звуковых динамиков вследствие интенсивной эксплуатации.

  • Выход из строя микросхемы усилителя (PAM8403 или аналогичных).

  • Неисправности, связанные с обрывом проводов, поломкой разъёмов и штекеров.

Как видим, конструкция довольно примитивна, но, не смотря на это, переносные стереосистемы весьма популярны в молодёжной среде благодаря своей мобильности, невысокой стоимости, хорошему качеству звуковоспроизведения.
