Литиевые аккумуляторы

Типы литиевых аккумуляторов и их особенности

Литиевые аккумуляторы Литиевые аккумуляторы

Среди самых современных аккумуляторов особое место занимают литиевые. В химии литий из металлов самый активный. Он обладает огромным ресурсом хранения энергии. 1 кг лития способен хранить 3860 ампер-часов. Хорошо известный цинк сильно отстаёт. У него этот показатель равен 820 ампер-часов. Элементы на основе лития могут вырабатывать напряжение до 3,7V. Но лабораторные образцы способны вырабатывать напряжение около 4.5V.

В современных литиевых аккумуляторах чистый литий не применяется.

Сейчас распространены 3 типа литиевых аккумуляторов:

  • Литий-ионные (Li-ion). Номинальное напряжение (Uном.) - 3,6V;

  • Литий-полимерные (Li-Po, Li-polymer или «липо»). Uном. - 3,7V;

  • Литий-железо фосфатные (Li-Fe или LFP). Uном. - 3,3V.

Все эти типы литиевых аккумуляторов различаются материалом катода или электролита. В Li-ion используется катод из кобальтата лития LiCoO2, в Li-Po применён электролит из гелеобразного полимера, а в Li-Fe используется катод из литий-ферро-фосфата LiFePO4.

Любой литиевый аккумулятор (или устройство в котором он работает) оснащён небольшой электронной схемой - контроллером заряда/разряда. Так как аккумуляторы на основе лития очень чувствительны к перезаряду и глубокому разряду, это необходимо. Если "расковырять" любой литиевый аккумулятор от сотового телефона, то в нём можно обнаружить небольшую электронную схему - это и есть защитный контроллер (Protection IC).

Если встроенного контроллера (или супервизора заряда) в литиевой батареи нет, то такой аккумулятор называют незащищённым. В таком случае контроллер встроен в прибор, который питается от такой батареи, а зарядка возможна только от прибора или от специального зарядного устройства.

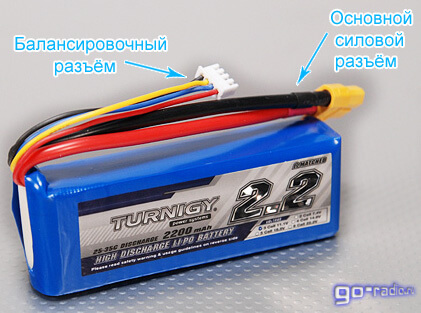

На фото показан незащищённый Li-Po аккумулятор Turnigy 2200 mAh 3C 25C Lipo Pack. Данная акк.батарея состоит из 3 последовательно включенных ячеек (3C - 3 cell) по 3,7V и поэтому имеет балансировочный разъём. Продолжительный ток разряда может достигать 25С, т.е. 25 * 2200 мА = 55000 мА = 55 А! А кратковременный ток разряда (10 сек.) - 35С!

LiPo-аккумулятор на 11,1V ёмкостью 2200 мА/ч.

Для литиевых батарей, которые представляют собой несколько последовательно включенных ячеек, требуется сложное зарядное устройство, оснащённое балансиром. Такой функционал реализован, например, в таких универсальных зарядных устройствах, как Turnigy Accucell 6 и IMAX B6.

Балансир нужен для того, чтобы во время заряда составной литиевой батареи выровнять напряжение на отдельных ячейках. Из-за различий между ячейками одни могут заряжаться быстрее, а другие медленнее. Поэтому применяется специальная схема шунтирования зарядного тока.

Вот такую распайку имеют балансировочный и силовой шлейф у LiPo-аккумулятора на 11,1V.

Схема распайки балансировочных и силовых шлейфов у литиевого аккумулятора

Как известно, перезаряд ячейки литиевого аккумулятора (особенно Li-Polymer) свыше 4,2V может привести к взрыву или самовозгоранию. Поэтому во время заряда необходимо контролировать напряжение на каждой ячейке составной батареи аккумулятора!

Правильная зарядка литиевых аккумуляторов.

Литиевые аккумуляторы (Li-ion, Li-Po, Li-Fe) заряжаются по методу CC/CV («постоянный ток/постоянное напряжение»). Метод заключается в том, что сначала, когда напряжение на элементе мало, его заряжают постоянным током (constant current) определённой величины. При достижении напряжения на элементе (например, до 4,2V – зависит от типа аккумулятора), контроллер заряда поддерживает постоянное напряжение (constant voltage) на нём.

Первая стадия заряда литиевого аккумулятора – CC – реализуется за счёт обратной связи. Контроллер так подбирает напряжение на элементе, чтобы ток заряда был строго постоянной величины.

В течение первой стадии заряда литиевый аккумулятор накапливает большую часть мощности (60 - 80 %).

Вторая стадия заряда – CV - начинается тогда, когда напряжение на элементе достигает определённого порогового уровня (например, в 4,2V). После этого контроллер просто поддерживает постоянное напряжение на элементе и отдаёт ему тот ток, который ему необходим. К концу заряда ток снижается до значения 30 – 10 мА. При таком токе элемент считается заряженным.

Во время второй стадии аккумулятор накапливает оставшиеся 40 – 20 % мощности.

Стоит отметить, что превышение порогового напряжения на литиевом аккумуляторе чревато его чрезмерным перегревом и даже взрывом!

При зарядке литиевых аккумуляторов рекомендуется помещать их в невозгораемый пакет. Это особенно актуально для аккумуляторов, которые не имеют специального бокса. Например, такие, которые применяются в радиоуправляемых моделях (авто-, авиа- моделирование).

Недостатки литий-ионных аккумуляторов.

  • Основным и самым пугающим недостатком аккумуляторов на основе лития, я бы назвал их пожароопасность при превышении рабочего напряжения, перегреве, неправильном заряде и безграмотной эксплуатации. Особенно много нареканий относительно литий-полимерных (Li-Polymer) аккумуляторов. Однако, литий-железо-фосфатные (Li-Fe) аккумуляторы не имеют такой негативной особенности - они пожаробезопасны.

  • Также литиевые аккумуляторы очень боятся холода – быстро теряют свою ёмкость и перестают заряжаться. Это относится к Li-ion и Li-Po аккумуляторам. Литий-железо-фосфатные (Li-Fe) аккумуляторы более устойчивы к морозу. Собственно, это одно из положительных качеств Li-Fe аккумуляторов.

  • Недостатком литиевых аккумуляторов является и то, что они требуют наличия специального контроллера заряда – электронной схемы. А в случае составной аккумуляторной батареи и балансира.

  • При глубоком разряде литиевые аккумуляторы теряют свои первоначальные свойства. Особенно глубокого разряда боятся Li-ion и Li-Po аккумуляторы. Даже после восстановления такой аккумулятор будет иметь меньшую ёмкость.

    Если литиевый аккумулятор не будет "работать" долгое время, то сначала напряжение на нём снизится до порогового уровня (как правило 3,2-3,3V). Электронная схема полностью отключит ячейку аккумулятора, а затем начнётся глубокий разряд. Если напряжение на ячейке снизится до 2,5V, то это может привести к выходу её из строя.

    Поэтому стоит время от времени подзаряжать аккумуляторы ноутбуков, сотовых телефонов, mp3-плееров во время длительного простоя.

Обычно срок службы рядового литиевого аккумулятора составляет 3 - 5 лет. Спустя 3 года ёмкость аккумулятора начинает довольно заметно уменьшаться.
