Правильная фазировка при соединении динамиков

Синфазное включение динамиков

Полярность при соединении динамиков нужно учитывать для того, чтобы они работали синфазно. Другими словами - согласованно.

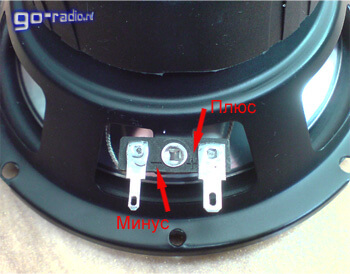

Многие, наверное, знают, что у некоторых динамиков на клеммах указывается полярность («+» и «-»).

Указание полярности на клеммах динамика

По идее при подключении динамиков полярность можно и не соблюдать, ничего страшного не произойдёт. Особенно если речь идёт о монофоническом звуковоспроизведении. В старых телевизорах, например, был всего один динамик.

Но вот при стереофоническом, квадрафоническом или псевдо-квадрафоническом звуковоспроизведении синфазное включение динамиков играет весьма важную роль.

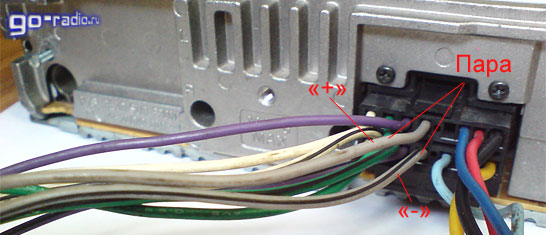

Например, у всех современных автомагнитол соединительные провода, к которым подключаются громкоговорители (динамики), имеют цветовую пару – по 2 провода на 1 канал.

Пара проводов для подключения динамиков к автомагнитоле

Но вот на одном из парных проводов изоляция имеет белую или чёрную полосу на фоне основного цвета изоляции. Сделано это для того, чтобы при подключении акустики правильно подключить её к аудио-выходу и соблюсти синфазность.

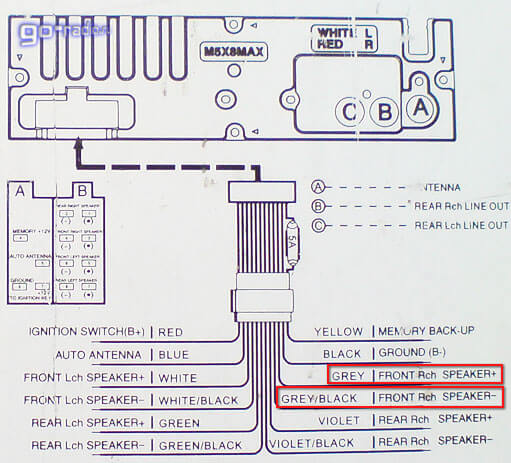

Также это указывается на схеме подключения, которая есть на корпусе автомобильного CD/MP3-ресивера.

Схема подключения акустики к выходам автомобильного CD/MP3-ресивера

При соединении динамиков следует учитывать эту особенность. Необходимо чтобы диффузоры каждого из динамиков колебались синхронно. Вот как это можно изобразить на рисунке.

Синфазная работа динамиков

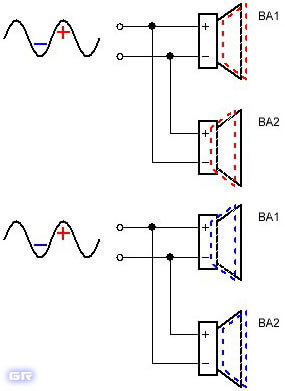

Если динамики будут работать не синхронно, то возможно искажение звуковой картины, так как звуковые волны будут в противофазе – частично компенсировать друг друга. При этом возможно искажение пространственной ориентации источника звука и пр.

Динамики работают в противофазе

А если диффузоры динамиков будут работать синфазно, то звуковые колебания будут складываться, тем самым создавая полную и точную звуковую картину.

Если требуется соединить несколько динамиков параллельно, то их плюсы "+" соединяются вместе и подключаются к проводу, который соответствует "+" аудио-выхода устройства. Аналогично поступаем и с минусовыми выводами.

Фазировка при параллельном соединении динамиков

Фазировка при последовательном соединении динамиков немного отличается. Тут поступаем по аналогии, как и при соединении батареек, например.

Фазировка при последовательном соединении динамиков

А вот так сфазированы капсюли стереофонических наушников ("затычек"). Так как один из выводов наушников является общим, то минусы "-" соединяются и подключаются к общему проводу.

Фазировка капсюлей стереофонических наушников

При самостоятельной сборке акустических систем - колонок, следует иметь в виду, что если вы применяете фильтры НЧ, СЧ или ВЧ, то они могут менять фазу сигнала. Это нужно учитывать при фазировке громкоговорителей в составе акустической системы.
