Схемотехника блоков питания персональных компьютеров. Часть 5.

Выходные выпрямители

Выходные выпрямители

Предыдущие статьи цикла "Схемотехника блоков питания персональных компьютеров":

Здесь мы поговорим о выходных выпрямителях блоков питания персональных компьютеров.

В блоках питания форм-фактора АТ используются четыре вторичных напряжения: +5V, -5V, +12V, -12V рассчитанные на разные токи нагрузки. Выпрямители выполняются только по двухполупериодным схемам со средней точкой, а «мостовые» схемы из-за больших потерь, как правило, не используют. О типах выпрямителей переменного тока можно почитать здесь.

Использование двухполупериодной схемы выпрямления привело к тому, что в выпрямителях +5V и +12V стали применятся сдвоенные диоды с общим катодом.

Сдвоенный диод - это два полупроводниковых диода, выполненных в одном общем корпусе. Один из трёх выводов такого диода является общим. Могут быть объёдинены выводы катодов, анодов, а также анода одного диода и катода другого.

В выпрямителях -5V и -12V обычно используются отдельные, дискретные маломощные диоды, так как потребление по шине питания -5V и -12V мало. В исколючительных случаях в них могут применяться маломощные сдвоенные диоды с общим анодом. На практике же это редкость.

Вот фото показаны выпрямительные диоды, которые демонтированы с печатной платы вместе с радиатором. Как видим диоды крепятся к радиатору через изоляционную прокладку.

Выпрямительные сдвоенные диоды

Самый "здоровый" сдвоенный диод, расположенный в центре (SBL3040PT) используется в выпрямителе +5V. Диод SBL3040PT - это сдвоенный диод Шоттки. Он рассчитан на прямой ток до 15 ампер (один диод) и обратное напряжение до 40 вольт.

Рядом установлен диод F12C20C. Он используется в выпрямителе +12V. Этот диод выдерживает прямой ток до 6 ампер (один диод) и обратное напряжение до 200 вольт. В отличие от SBL3040PT, диод F12C20C - это обычный (не Шоттки) быстродействующий выпрямительный диод с общим катодом.

Также на радиаторе закреплён полевой MOSFET-транзистор 40N03P. Внешне он очень похож на сдвоенный диод. Этот транзистор используется в импульсных блоках питания формата ATX.

Основная особенность всех вторичных источников в импульсных блоках питания это сглаживающие фильтры, которые начинаются с дросселей, а уже потом стоят конденсаторы.

Только в фильтрах, начинающихся с дросселя, напряжение на выходе зависит и от амплитуды и от скважности поступающих на вход импульсов. Поэтому изменяя скважность легко регулировать выходное напряжение.

Скважность - внесистемная единица выражающая отношение длительности импульса к периоду повторения. Процесс изменения скважности называется ШИМ – широтно-импульсная модуляция. (англ. PWM – Pulse Width Modulation).

Далее обратимся к схеме. На рисунке изображена схема выходных выпрямителей импульсного блока типания ПК. Трансформатор T2 - это высокочастотный понижающий силовой трансформатор, речь о котором уже заходила во второй части. У него имеется несколько вторичных обмоток с которых снимается пониженное переменное напряжение.

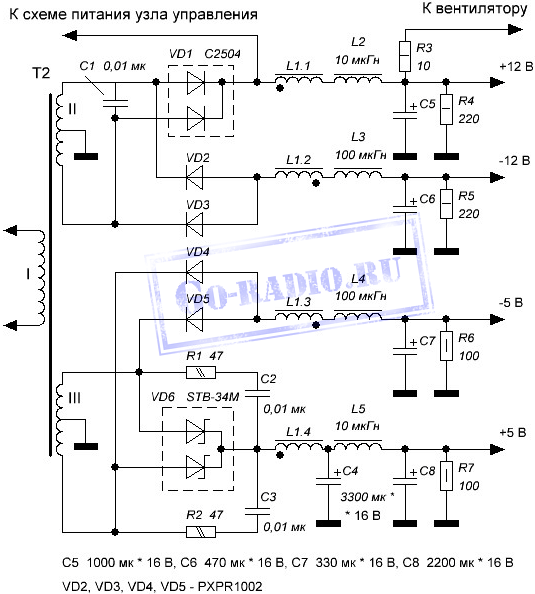

Схема выходного выпрямителя БП формата AT

На схеме можно заметить, что в цепях всех выпрямителей присутствует дроссель с обозначением L1.1, L1.2, L1.3, L1.4. Если обратится к схеме, то можно подумать, что это отдельные дроссели. Но на самом деле это четыре дросселя, наматанных на одном общем кольцевом магнитопроводе. Обмотки дросселей электрически не связаны, но вот магнитное поле у них общее. И это неспроста.

За счёт такого приёма обеспечивается так называемая групповая стабилизация выходных напряжений. За счёт общего магнитного поля в дросселе L1 удаётся стабилизировать сразу все выходные напряжения. Если дроссель L1 выпаять из схемы и замерить выходные напряжения, то можно убедиться в том, что они начинают заметно "гулять". Вот так выглядит дроссель L1 с общим колцевым магнитопроводом на печатной плате.

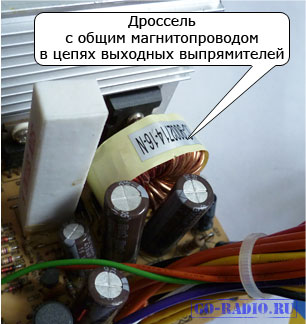

Дроссель с общим магнитопроводом

Или вот так.

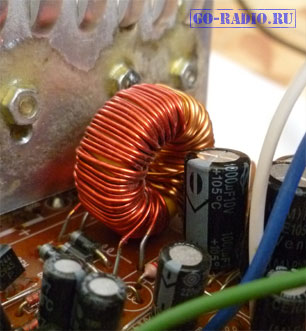

Дроссель выходных выпрямителей

Далее в фильтрах стоят электролитические конденсаторы С4 - С8 ёмкостью от 330 мкф до 2200 мкф. Рабочее напряжение электролитов, как правило, зависит от того, в каком из выпрямителей установлен конденсатор (в +5V и -5V - на 10...16 вольт, а в +12V и -12V - на 16...25 вольт). Резисторы R4 - R7 создают небольшую начальную нагрузку для правильной работы выпрямителя с индуктивным фильтром. Они же служат для разряда электролитических конденсаторов после выключения импульсного блока питания.

Как уже отмечалось, в качестве диодов вторичных источников часто используют диоды Шоттки. Они обладают малым падением напряжения в прямом направлении и быстрым временем восстановления, но низкое обратное напряжение не позволяют использовать положительные качества этих диодов в полном объёме. Поскольку схемы вторичных источников питания сложности не представляют, ремонт сводится к замене электролитических конденсаторов и диодов выпрямителей.

Есть определённые сложности, связанные с диагностикой диодов Шоттки. У них есть очень нехорошее явление, как "утечка". Если проверить диод, то он окажется исправным, но после некоторого времени нормальной работы, вследствие разогрева он начинает "плыть". При малейшем подозрении на исправность такого диода не стоит зря тратить время, а есть смысл просто заменить его на заведомо исправный.

Вообще с ремонтом компьютерных блоков питания связаны некоторые трудности. Отдельные фирмы просто не хотят допустить постороннего внутрь своей техники. Есть блоки, завёрнутые на специальные болты, которые не отвернуть без особого инструмента, а корпуса отдельных типов блоков питания просто наглухо заклёпаны и мастеру приходится эти заклёпки просто высверливать.

Производители как бы намекают: не надо ремонтировать блок питания. Купите и поставьте новый блок.

Продолжение следует...
