В Булевой алгебре, на которой базируется вся цифровая техника, электронные элементы должны выполнять ряд определённых действий. Это так называемый логический базис. Вот три основных действия:

  • ИЛИ – логическое сложение (дизъюнкция) – OR;

  • И – логическое умножение (конъюнкция) – AND;

  • НЕ – логическое отрицание (инверсия) – NOT.

Примем за основу позитивную логику, где высокий уровень будет "1", а низкий уровень примем за "0". Чтобы можно было более наглядно рассмотреть выполнение логических операций, существуют таблицы истинности для каждой логической функции. Сразу нетрудно понять, что выполнение логических функций «и» и «или» подразумевают количество входных сигналов не менее двух, но их может быть и больше.

Логический элемент И.

На рисунке представлена таблица истинности элемента "И" с двумя входами. Хорошо видно, что логическая единица появляется на выходе элемента только при наличии единицы на первом входе и на втором. В трёх остальных случаях на выходе будут нули.

Вход X1 Вход X2 Выход Y
0 0 0
1 0 0
0 1 0
1 1 1

На принципиальных схемах логический элемент "И" обозначают так.

Обозначение элемента И на принципиальной схеме

На зарубежных схемах обозначение элемента "И" имеет другое начертание. Его кратко называют AND.

Изображение элемента И на зарубежных схемах

Логический элемент ИЛИ.

Элемент "ИЛИ" с двумя входами работает несколько по-другому.  Достаточно логической единицы на первом входе или на втором как на выходе будет логическая единица. Две единицы так же дадут единицу на выходе.

Вход X1 Вход X2 Выход Y
0 0 0
1 0 1
0 1 1
1 1 1

На схемах элемент "ИЛИ" изображают так.

Изображение элемента ИЛИ на схеме

На зарубежных схемах его изображают чуть по-другому и называют элементом OR.

Зарубежное изображение элемента OR

Логический элемент НЕ.

Элемент, выполняющий функцию инверсии «НЕ» имеет один вход и один выход. Он меняет уровень сигнала на противоположный. Низкий потенциал на входе даёт высокий потенциал на выходе и наоборот.

Вход X Выход Y
0 1
1 0

Вот таким образом его показывают на схемах.

Обозначение элемента НЕ

В зарубежной документации элемент "НЕ" изображают следующим образом. Сокращённо называют его NOT.

Зарубежное отображение элемента NOT

Все эти элементы в интегральных микросхемах могут объединяться в различных сочетаниях. Это элементы: И–НЕ, ИЛИ–НЕ, и более сложные конфигурации. Пришло время поговорить и о них.

Логический элемент 2И-НЕ.

Рассмотрим несколько реальных логических элементов на примере серии транзисторно-транзисторной логики (ТТЛ) К155 с малой степенью интеграции. На рисунке когда-то очень популярная микросхема К155ЛА3, которая содержит четыре независимых элемента 2И – НЕ. Кстати, с помощью её можно собрать простейший маячок на микросхеме.

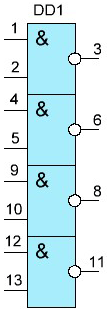

Микросхема с 4-мя элементами 2И-НЕ (К155ЛА3)

Цифра всегда обозначает число входов логического элемента. В данном случае это двухвходовой элемент «И» выходной сигнал которого инвертируется. Инвертируется, это значит "0" превращается в "1", а "1" превращается в "0". Обратим внимание на кружочек на выходах – это символ инверсии. В той же серии существуют элементы 3И–НЕ, 4И–НЕ, что означает элементы «И» с различным числом входов (3, 4 и т.д.).

Как вы уже поняли, один элемент 2И-НЕ изображается вот так.

Один логический элемент 2И-НЕ

По сути это упрощённое изображение двух объёдинённых элементов: элемента 2И и элемента НЕ на выходе.

Зарубежное обозначение элемента И-НЕ (в данном случае 2И-НЕ). Называется NAND.

Логический элемент NAND

Таблица истинности для элемента 2И-НЕ.

Вход X1 Вход X2 Выход Y
0 0 1
1 0 1
0 1 1
1 1 0

В таблице истинности элемента 2И – НЕ мы видим, что благодаря инвертору получается картина противоположная элементу «И». В отличие от трёх нулей и одной единицы мы имеем три единицы и ноль. Элемент «И – НЕ» часто называют элементом Шеффера.

Логический элемент 2ИЛИ-НЕ.

Логический элемент 2ИЛИ – НЕ представлен в серии К155 микросхемой 155ЛЕ1. Она содержит в одном корпусе четыре независимых элемента. Таблица истинности так же отличается от схемы "ИЛИ" применением инвертирования выходного сигнала.

4 элемента 2ИЛИ-НЕ

Таблица истинности для логического элемента 2ИЛИ-НЕ.

Вход X1 Вход X2 Выход Y
0 0 1
1 0 0
0 1 0
1 1 0

Изображение на схеме.

Изображение на схеме элемента 2ИЛИ-НЕ

На зарубежный лад изображается так. Называют как NOR.

Элемент NOR

Мы имеем только один высокий потенциал на выходе, обусловленный подачей на оба входа одновременно низкого потенциала. Здесь, как и на любых других принципиальных схемах, кружочек на выходе подразумевает инвертирование сигнала. Так как  схемы И – НЕ и ИЛИ – НЕ встречаются очень часто, то для каждой функции имеется своё условное обозначение. Функция И – НЕ обозначается значком "&", а функция ИЛИ – НЕ значком "1".

Для отдельного инвертора таблица истинности уже приведена выше. Можно добавить, что количество инверторов в одном корпусе может достигать шести.

Логический элемент "исключающее ИЛИ".

К числу базовых логических элементов принято относить элемент реализующий функцию «исключающее ИЛИ». Иначе эта функция называется «неравнозначность».

Высокий потенциал на выходе возникает только в том случае, если входные сигналы не равны. То есть на одном из входов должна быть единица, а на другом ноль. Если на выходе логического элемента имеется инвертор, то функция выполняется противоположная – «равнозначность». Высокий потенциал на выходе будет появляться при одинаковых сигналах на обоих входах.

Таблица истинности.

Вход X1 Вход X2 Выход Y
0 0 0
1 0 1
0 1 1
1 1 0

Эти логические элементы находят своё применение в сумматорах. «Исключающее  ИЛИ» изображается на схемах знаком равенства перед единицей "=1".

Обозначение логического элемента исключающее ИЛИ

На зарубежный манер "исключающее ИЛИ" называют XOR и на схемах рисуют вот так.

Изображение логического элемента XOR

Кроме вышеперечисленных логических элементов, которые выполняют базовые логические функции очень часто, используются элементы, объединённые в различных сочетаниях. Вот, например, К555ЛР4. Она называется очень серьёзно 2-4И-2ИЛИ-НЕ.

Условное обозначение микросхемы К555ЛР4

Её таблица истинности не приводится, так как микросхема не является базовым логическим элементом. Такие микросхемы выполняют специальные функции и бывают намного сложнее, чем приведённый пример. Так же в логический базис входят и простые элементы "И" и "ИЛИ". Но они используются гораздо реже. Может возникнуть вопрос, почему эта логика называется транзисторно-транзисторной.

Если посмотреть в справочной литературе схему, допустим, элемента 2И – НЕ из микросхемы К155ЛА3, то там можно увидеть несколько транзисторов и резисторов. На самом деле ни резисторов, ни диодов в этих микросхемах нет. На кристалл кремния через трафарет напыляются только транзисторы, а функции резисторов и диодов выполняют эмиттерные переходы транзисторов. Кроме того в ТТЛ логике широко используются многоэмиттерные транзисторы. Например, на входе элемента 4И стоит четырёхэмиттерный транзистор.
